该机待机时红灯亮；遥控或键控二次开机后蓝灯亮，机内有继电器吸合声，但黑屏无声。
    根据情况判断电源板副电源工作正常，主板CPU控制正常。该电源板主电源芯片是NCP1396AP、PFC芯片是MC33262。二次开机后，测PFC滤波电容C810两端电压为390V、说明PFC电路已经工作，但主电源12V、18V、24V无输出电压。本机主电源不工作可能原因有：（1）负载过重（包括短路）、（2）过流过压保护，（3）芯片没有VCC工作电压或VCC电压过低过高，（4）芯片坏。
    测主电源输出电压对地都没有短路现象。把电源板拆下脱机维修，为安全起见，将交流电源用调压器调到AC150V，在PFC滤波电容上并联一个假负载（因为有的PFC电路空载不工作，用2只220V/25W灯泡串联作假负载），在电源板PWON端加5V电压，这时测主电源3组输出正确，难道负载有问题？将电源板再装上机器开机，图声都正常，但装上后盖后试机，故障重现。对比发现，前后两次试机唯一的不同是交流电源电压有变化，即在AC220V下不开机，在AC 150V下能开机。AC150V下能开机说明：主板正常而且能持续发出PWON信号，电源负载也正常，PFC电路能稳定输出390V电压，主电源芯片NCP1396也应该正常，唯一值得怀疑的就是NCP1396的供电。

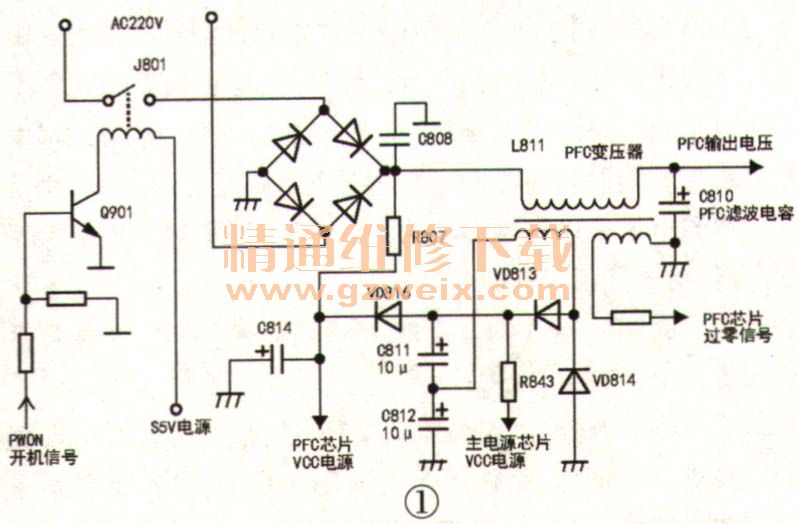

    NCP1396的12脚是VCC供电端，一般电路主电源芯片工作电源是由副电源通过开待机控制管供电，本机主电源芯片供电方式有点特殊：它在PFC变压器上增加了一个辅助绕组，VD813、VD814和C811、C812组成倍压整流电路，通过R843给芯片供电，如图1所示。监测A点电压，在220V交流电压下，A点电压不到10V 、主电源不工作；在150V交流电压下，该点电压升到12V，主电源工作后再升到15V。
    该电源开机流程如下：主板发出PWON信号后，Q901导通，继电器J801吸合，交流电源经桥式整流后，再通过R807降压、C814滤波后给PFC芯片供电。PFC芯片工作后，PFC变压器L811辅助绕组感应电压经上述倍压整流电路得到VCC电压，再通过VD816接替R807给PFC芯片供电，VCC电压同时给主电源芯片供电，整机开始工作。
    在AC220V供电下，由于VCC电压过低引起主电源芯片不工作，那为何在AC 150V供电下VCC电压会上升使主电源工作呢？这和PFC电路的工作特点有关，PFC是一个提高功率因数的电路，它把桥式整流后脉动的直流电压提升到390V左右，同时具有稳压功能，即输入的交流电源电压越低，需要PFC电路提升的电压就越大，在同样负载情况下PFC电路的输出电流就要增加，即通过L811的电流就变大，辅助绕组的感应电压就会升高。
    VCC电压过低的常见原因有两个；一是VCC负载过重，二是倍压整流电路有问题。前者因主电源芯片在AC150V下能正常工作基本可以排除。在路测量VD813、VD814的正向电阻正常，拆下C811、C812测容量，一个为3μF，一个为7μF，全部换为10μF电容后VCC在主电源启动时为15V，正常工作时为18V，故障排除。
    本机的VCC电源为何要用倍压整流电路？笔者是这样认为的：因为通过PFC变压器的不是标准的正弦波电流，辅助绕组上的正负半周电压是不对称的（正常工作时实测C811上电压约10V、C812上电压约8V） 、用倍压整流电路这一特点可以避免VCC电压升得太高，这样理解是否正确敬请各位斧正。
    编者注：本文介绍的PFC校正集成块供电方式与其他产品有较大区别，值得广大维修者借鉴。
