接修一台ENVISION牌22英寸液晶电视,故障现象为通电后红色指示灯亮,按待机键二次开机后,红色指示灯熄灭,绿色指示灯闪亮一下随即熄灭,红色指示灯再次点亮,电视机又回到待机状态。

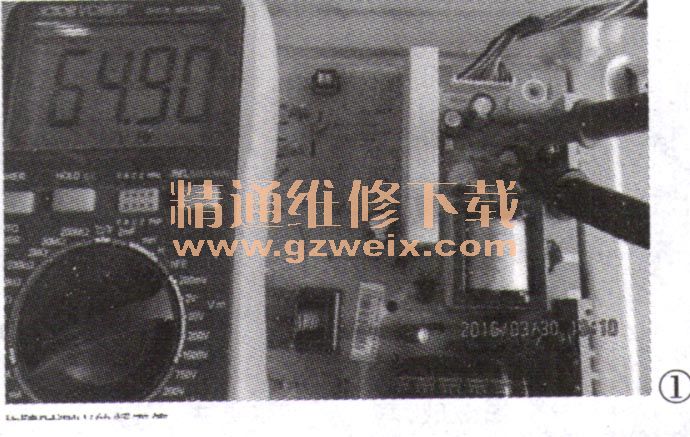

从故障现象看,好像是电源带不起负载。用万用表测试IP板(电源板)输出的5V和12V电压均正常,又用万用表频率挡测试5V,二型滤波端频率约为65Hz、如图1所示。更换二型滤波端的滤波电容330μF/16V后试机,故障排除。对换下的故障电容用指针表测试,表针摆动幅度正常;用数字表电容挡测试显示为321.6μF。
编者:在没有示波器时,灵活应用数字表的频率档来判定电源输出电压的纹波大小,进而判定故障部位和快速处理故障,有一定的指导意义,值得点赞!
