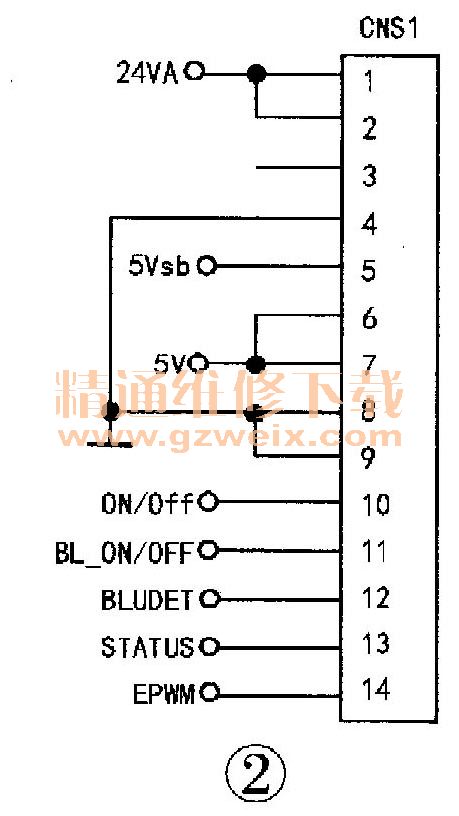

分析检修：该机开关电源与主板之间通过插座J1连接，如图2所示。从观察故障现象和CNS1脚功能可以判定该机主板上5VSB及3.3VSB电压正常，且电源电路分主、副电源电路。故障原．因应是在系统输出总线读取程序过程中出现异常，也就是说故障与＋5V电路有关。在接通电源建立5VSB电压后，控制系统会自动输出开机信号启动开关电源输出5V电压，再通过主板上DC-DC转换电路给FLASH块、DDR等电路供电。正常情况下，接通电源，主板插肉1的⑤脚电压为5VSB、J1的⑥、⑦脚瞬间有5V电压、J1的①脚有24V （24V在主板上再变成12V） 、②脚有去背光电路的24V。如果实测J1的⑤脚有5VSB、⑩脚有高电平PS-ON，而J1的①、②脚无24V，⑥、⑦脚无5V，便可确认故障部位在主电源，因没有5V和24V电压去主板，控制系统无法与FLASH、DDR通讯，则灯闪、不开机。

    单独对该机用的电源板（FSP128S-3MF01）中的主电源进行检查：将插座CNS1的⑩脚（接主板插座J1）ON/OFF与⑤脚5VSB短接，通电后测得CNS 1的①、②脚及J1的⑥、⑦脚电压均为0V，由此判定以IC2（3843B）为中心组成的电路没工作。
    测得IC2（3843B）的⑦脚VCC电压为0V。副电源产生的VCC电压接入Q7，控制系统送来的ON/OFF高电平接入Q12基极，Q12导通后光耦PC3导通，这样副电源产生的VCC电压通过Q7的c、e极送给Q4的e极，如图3所示。U1控制端（R）接PFC取样电路。当PFC电路正常工作时，高于380V的电压通过分压电阻分压使U1的R极不低于2.5V、 U1的K、A极导通，Q4导通，VCC电压通过Q4给IC2的⑦脚提供13V左右的工作电压。实测Q4的b、e极电压均为13V，说明Q4的b极处于悬空状态。测得U1控制极（R）电压为0V，说明电阻R19或R20开路。经查R19（3.3MSl）开路，换新后故障排除。

    现在对图3中部分电路工作原理作一简单介绍：（1）Q13、Q14组成MN控制电压形成电路。开机后，Q13、 Q14工作，主电源产生的供逆变器有24V BL通过Q14接入Q16 G极，Q16工作，5VSB电压通过Q16给主板图像伴音及DDR、主芯片的内核和FLASH块供电，这些电路正常工作后，电视机才会实现接通交流电指示灯闪烁，后系统运行完整机包括DDR在内的所有与控制系统有关的电路后，电视机才会自动进入待机状态，指示灯也停止闪烁，显示待机时的指示状态。（2 ）Q12、PC3组成主电源、PFC校正电路的开待机控制电路。（3）U1及R极所接R18-R20为PFC电压检测电路。此电路决定了主电源启动是晚于PFC电路的。只有PFC电路正常工作，主电源才会工作。（4 ）D16、Q11、Q10组成5VSB、24V过压检测电路。这部分电路启动，整机回到待机状态。
