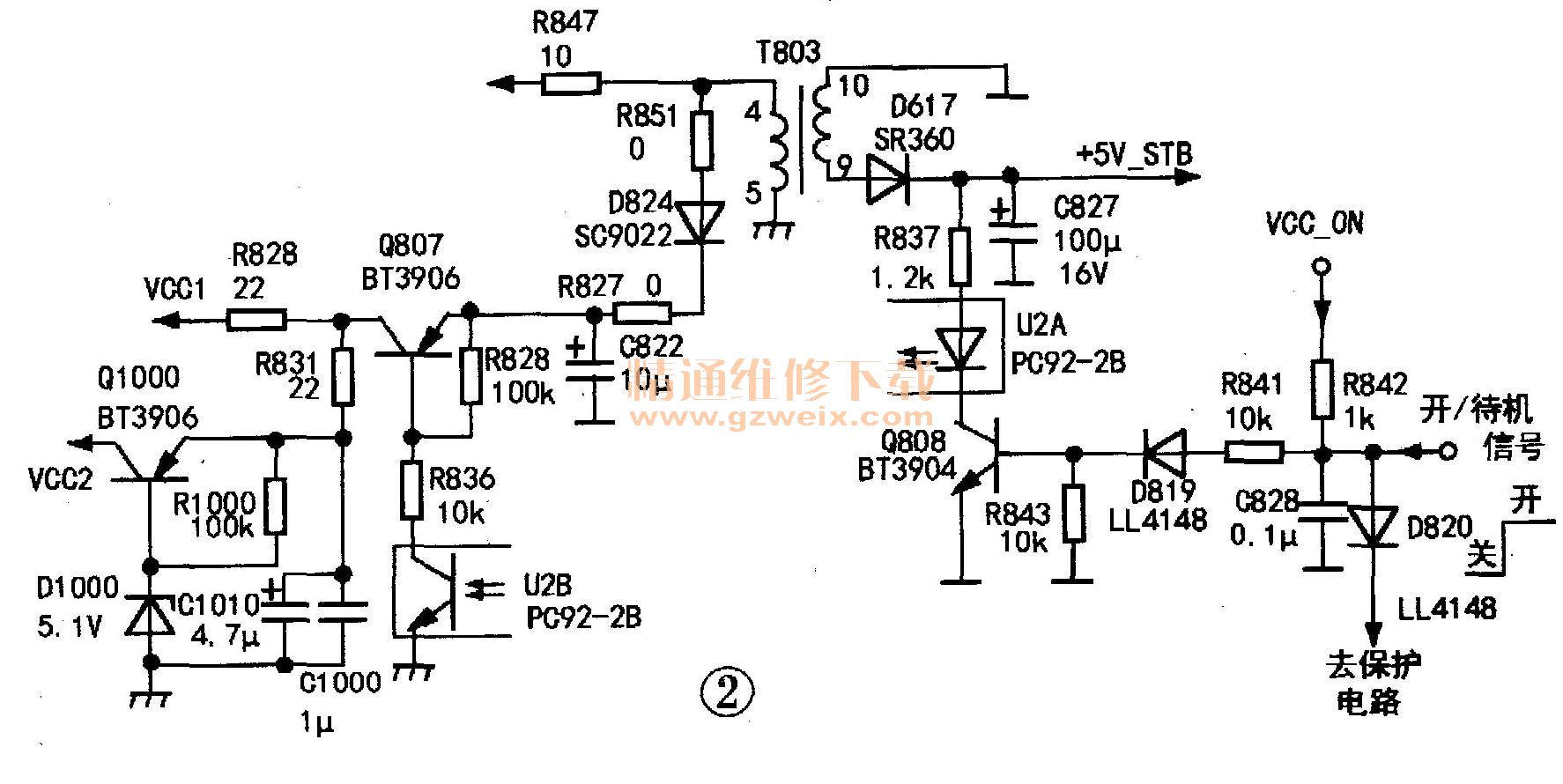

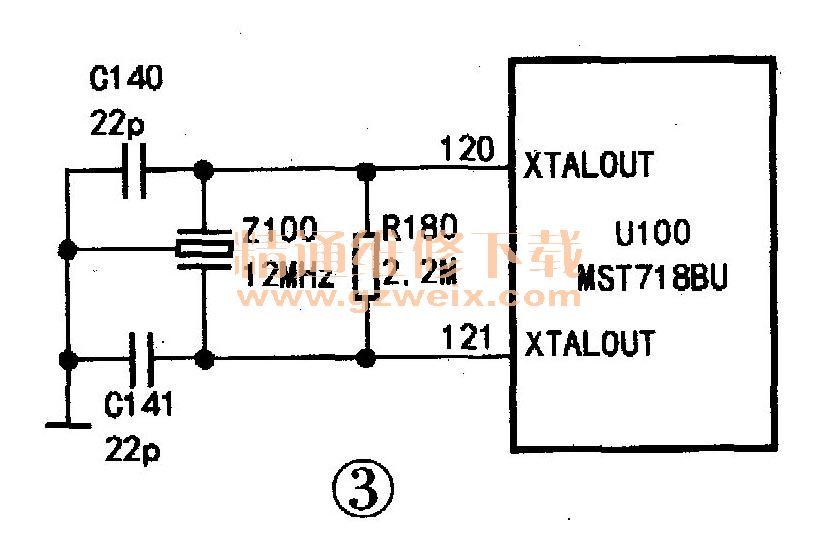

分析检修：待机指示灯亮，通常表明开关电源中的待机电源正常。如果主板上没有＋12V、＋24V等电压，问题可能在主开关电源（含开／待机控制电路），也可能是主芯片的工作条件（供电、复位、时钟等）不满足，使MCU的开／待机端不能发出正常的开机电平。查主开关电源也无＋42V、＋24V电压输出，转向检查开／待机控制电路，如图2所示。来自主板的高电平开机信号通过R841使D819、Q808导通，光耦U2中发光二极管亮度大增，光敏管内阻大幅下降，控制管Q807导通，分别输出VCC1（＋14.2V ）、VCC2（＋13V）给开关电源中的PFC和PWM电路，PWM电路输出＋12V、＋24V电压。接下来测得R841右端为低电平，怀疑MCU（MST718BU）开／待机端60脚未发出正常开机低电平（注：R841右端的高电平是经开／待机信号传输电路转换所得）。经测、MCU（U100）60脚为1.6V高电平，显然，MCU工作异常。检查CPU工作条件，发现U1 00的120、121脚没有振荡波形，怀疑晶振Z 100（12MHz）不良（相关电路见图3），将其换新后故障排除。



    提示：当主电源无输出时，可用“强制启动法”，即在电源开／待机端加入正常开机电平。在本机中，可在＋5V STB电压输出端与R841右端跨接一只4.7kΩ电阻，这时如果有主电压输出，表明电源正常；如仍无输出，则是MCU未发出开机指令或开／待机控制电路有故障，应作进一步检查。如果是MCU未发出开机指令，应重点检查CPU的工作条件。
