海尔86、866系列滚筒洗衣机电路图与故障代码分析
来源:家电维修  作者:佚名  2017-02-03 10:30:56

    海尔86、866系列滚筒洗衣机主要定位于中端的消费人群,具有较高的稳定性和性价比。采用微电脑控制技术,通过显示屏显示相关功能与信息(如故障代码等),其中带B字开头使用的是变频电机,功能强大,在市场占有率较高,本文就这两个系列共性故障的代码作以下梳理,便于维修人员快速对故障机诊断与检修。

    一、电路原理图
    86款串激式定频电机型电路原理图如图1所示,866款串激式定频电机型电路原理图如图2所示,866款变频电机型电路原理图如图3所示。




    二、故障代码分析
    1.显示屏显示“Err1”代码
    故障代码信息:门锁连续通电4次,每次间隔1s,不能正常上锁;门没有关闭到位程序就启动。
    故障检修:(1)用手推洗衣机门,查看洗衣机观察窗(机门)是否关好,如果门关闭不到位会显示“Err1”。重新开/关一次,观察洗衣机是否正常运转,如果正常则为门关闭有误,异常为机器有故障。
   (2)用万用表检测门锁的端子1、2是否导通;2、3是否有150Ω~200Ω左右的电阻(如图4所示)。用手拉拔插线观察是否插接良好。断电3min后测量②、③脚如果没有150Ω~200Ω电阻则为门锁内部器件PTC损坏,更换门锁即可;如果电阻值正常,带电检测电控板至门锁端是否有AC220V输出,没有则为电控板故障,更换或维修电控板即可(前提必须确保电源是正常的)。

    2.显示屏显示“Err2”代码
    故障代码信息:排水故障,在6min内水没有排空。

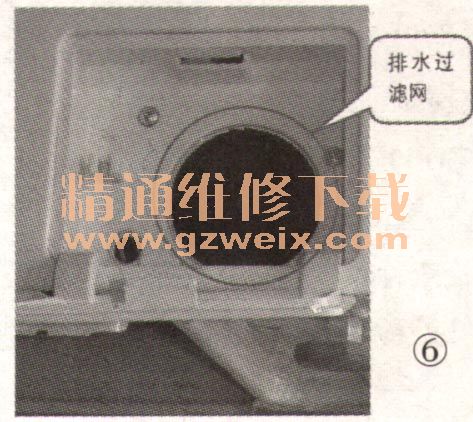

    故障检修:(1)排水时用手摸洗衣机右下角排水泵附近位置是否有排水震动声音。有,说明排水泵是工作的(如图5所示),问题可能是堵塞。需检查排水管、下水道是否堵塞,再检查排水过滤网(如图6所示)是否堵塞,堵塞时排水不畅,排水超时会显示故障码。排水泵没有声音,则测量电控板是否有AC220V电压,有则说明水泵电机异常(为了确诊,建议断电后再测量水泵电机的绕组是否正常),没有则为电控板损坏。



   (2)排水泵转速是否异常。排水泵工作时有声音,但声音沉闷或转速变慢,则检查排水泵内是否有异物或泵体缺油(润滑不良)导致排水时间延时。

[1] [2] [3]  下一页
