故障现象：上电后背光点亮，屏幕上先显示厂标，接着左上角显示能效标志后马上黑屏待机，然后自动重启动，重复上述现象，始终无法正常开机。
    分析检修：仔细观察发现，每次显示能效标志后黑屏的时间有所不同，偶然有一次出现了图像后黑屏。如果是软件的问题，从启动到黑屏的时间应是一样的，由此判断故障应是硬件有问题。

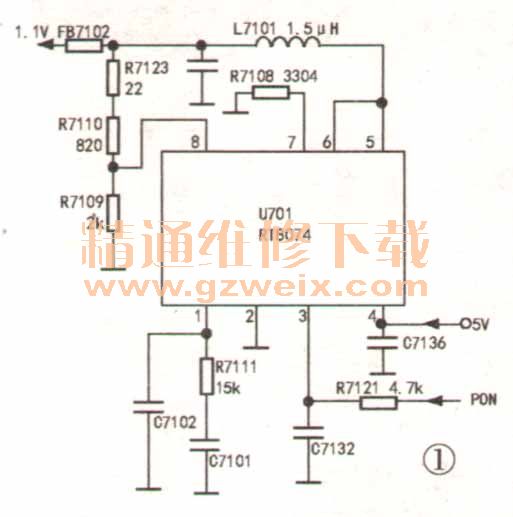

    先测电源板各路输出电压都正常，再测屏幕点亮时主板上各个体积较大的贴片电容（因为这些贴片电容大多是供电滤波电容）两端电压，发现C7134的电压不稳定，在0.7V-1.2V之间无规律波动。按实物画出和C7134有关的电路如图1所示，这是一个从5V降到1.1V的开关电源。电源芯片是RT8074 、其引脚功能如表1所示。测芯片④脚输入电压是稳定的5V电压，③脚电压是3V电压即芯片的工作条件已满足，难道负载有问题？测芯片⑤脚对地电阻仅10Ω（MF368指针万用表R×1档）。由于1.1V电压是供主芯片内部电路，其特点是低压大电流，工作电流为几百毫安甚至达1A（后来实测正常工作电流在500mA～900mA之间），加之指针表R×1挡输出电流仅100mA左右，因此，负载电阻仅10Ω并不能由此判断负载有问题。
    现在要判断究竟是电源有问题还是负载有问题，可以通过下面两个办法确定：



    一是断开负载让电源单独工作；
    二是用外接电源代替原DC-DC电源。
    先焊下FB7102，在C7134两端焊一只5012电阻作为假负载，上电开机测假负载二端电压竟达4V、看来是电源失控了，担心主芯片过压损坏，再用一节镍氢电池代替1.1V开关电源。由于镍氢电池的标称电压是1.2V，且输出电流较大，所以不必担心电压稍高损坏芯片。镍氢电池负端接地，＋端接一个开关。由于主芯片各组供电电压有时序要求，要在整机上电后再闭合镍氢电池的开关，否则不能正常开机。试验发现上电后出现能效标志后没有再黑屏，接着出现了正常的图像，由于镍氢电池容量不足，工作几分钟后电压降到1V时机器就黑屏关机了，但这可以说明主芯片工作是正常的。
    拆下电源芯片，测其④、⑤脚之间电阻仅1011（MF368指针表R×1挡，黑笔接④脚，红笔接⑤脚），由此说明芯片内部场效应管（上管）软击穿了（输出级由上下二个场效应管组成），由于上管软击穿，破坏了芯片的工作状态，使输出电压偏低且不稳定，从而引发故障，但有时偶尔能达到芯片工作电压，所以出现上述黑屏时间不一样，偶尔能有图像的情况。更换RT8074后故障排除。
    小经验：在外接电源中，可以用不同的电池组合来得到不同的电压：2节电量较足的镍氢电池可以得到2.5V左右电压，1节1号干电池电压是1.5V。2节全新的1号干电池可以作为3.2V使用，短时间代替3.3V供电也是可以的，或者用3节电量不是很足的镍氢电池串联，虽然电压有3.6V，但加上较大负载后电压会降低到3.5V以下，短时间试机不会损坏芯片；1节姐电池标称电压是3.7V，实际电压在3.5V4.1V之间，与1节镍氢电池串联可以得到4.6V5.5V的电压。若外接电压比要求电压稍高，可以在外接电源＋极串联一只或两只肖特基二极管，但不能串联电阻来降低电压，否则电流变化较大时电压波动太大。
