海信TLM26V68型液晶电视不开机故障检修
来源:家电维修  作者:佚名  2017-08-24 10:56:34

    故障现象:刚开机时图像、声音均正常,约1时后自动关机,随后开机会出现关机现象;若中途关机后再开机,指示灯不亮,不开机。
    分析检修:该机电源二合一板型号是RSAG7.820.1646,主板型号是RSAG7.820.1800,主芯片采用MST721DU-LF。上电测+5V电压正常。用一只1 kΩ电阻将5V与STANDBY(待机)脚相接,电源输出12V正常,但指示灯依旧不亮,初步判定为电源板没有问题,转向检查主板。主板上三端稳压管U1、U2已焊接过,可能是前维修人员焊接的。测Ul输入脚5V、输出3.3V; U2输入5V,输出1.25V。仔细观察后发现,U2的输出电压一路与U9(EN25F40,存储芯片)的⑧脚相连。U9的⑧脚电压不可能是1.25V,应该为3.3V,怀疑U1和U2焊错位置,即U2应为AMS1117-33、 U1应为SE8117AT。将U1与U2对调后,开机,指示灯亮,屏显雪花点(未输入信号)。

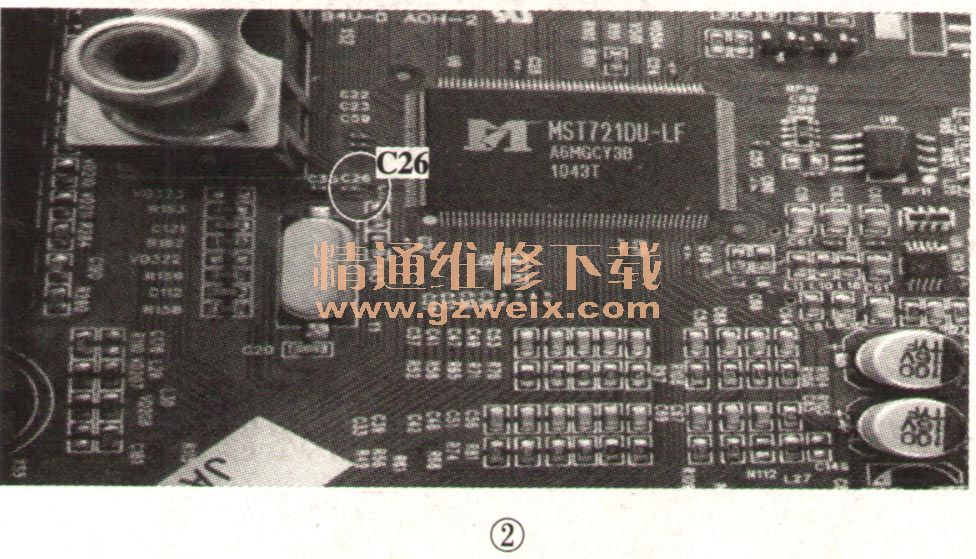

    关机,过十分钟再开机,指示灯不亮,不开机。测U1输出电压为0V。断电后用万用表的电阻挡测量,发现U1输出端对地电阻为0Ω,难道U1损坏了?将U1拆除后再测,输出端对地依旧短路。检查U1外围电路,如图1所示,断开L7,测U1输出端对地电阻为47Ω;再测L7后端焊盘对地电阻,依旧短路,看来短路点在L7相连的元件上。因与L7相连的只有C26和主芯片MST-721的153脚(AVDD-12),于是先拆下C26再测,对地电阻约为97Ω。焊上L7开机,指示灯亮,屏上出现雪花点,由此判断C26存在漏电现象。从旧电路板中找了一只与C26个头差不大的贴片电容换上。反复开/关机,一切正常。C26在电路板上的位置如图2所示。
