分析检修:测U501妙脚未输出高电平开机信号。待机指示灯闪烁后又重新点亮,说明待机电源正常,故障很可能是保护电路动作所致。考虑到保护电路动作通常跟过压或过流有关,决定从开关电源输出电压查起。在按遥控器开机键时,迅速测主板上插座P100的①脚,发现有+24V电压,但波动一下后变为0v。

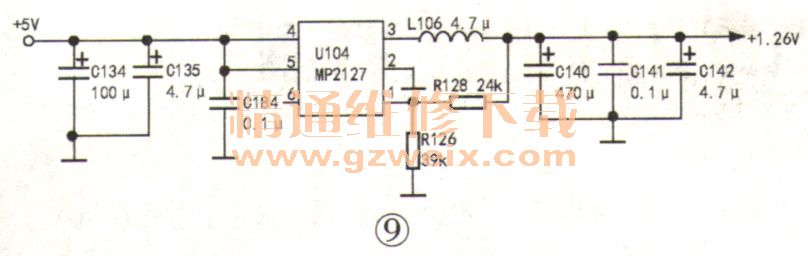

为了确定故障范围,在P100⑦脚(+5V STB)接一只10kfl电阻至P100⑩脚强制开机,发现主板上的+24V、+12V电压均正常,但测U104(MP2127)输出端③脚输出的1.26V电压不稳。U104将输入的+5V电压变为1.26V,如图9所示,为主芯片内核供电。手摸U104外表有一定温升,测量输出端③脚对地电阻为数百欧姆且不稳定。断开L106再测,阻值上升至稳定的数十千欧。显然,U104的负载有问题。经检测,输出滤波电容C140漏电严重,将其换新后试机,故障排除。
