海尔LE32H300型液晶电视LED灯条特点与检修
来源:家电维修  作者:佚名  2018-04-23 07:06:44

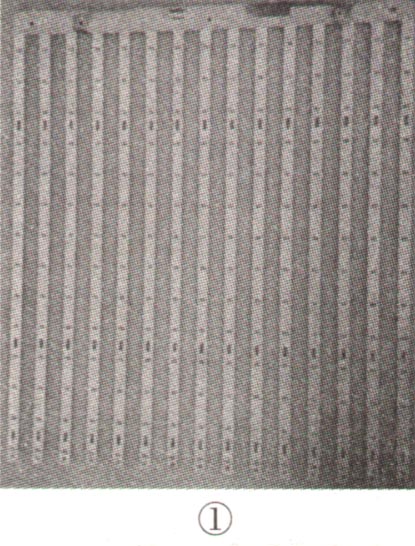

    海尔LE32H300型LED液晶电视,采用塑料屏,LED背光采用直下式安装,安装有两组灯条(型号:HE3221 A [ 10 -19] 120716A08D),每组由15根灯串组成,呈门帘状,如图1所示。

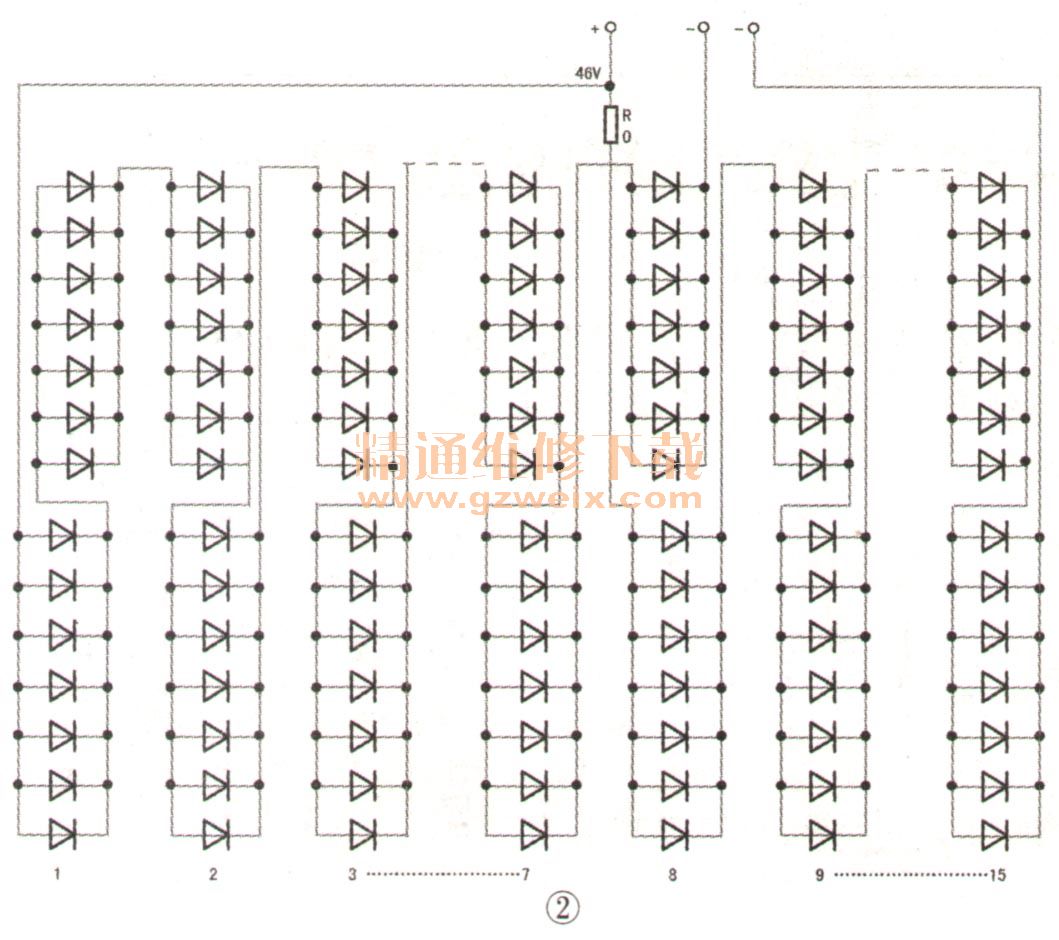

    该机的每根灯串上安装有14颗灯珠,即每组灯条共有14×15=210颗灯珠。每根灯串的14颗灯珠分为两组,每组7只并联,然后两组串联,如图2所示。第1根灯串到第7根灯串串联,然后再与第8根灯串的一组串联;第9根灯串至第巧根灯串串联,然后再与第8根灯串的一组串联。按每只LED需3V电压估算,一组灯条的供电电压约为3V×15=45V,实测为46V。

    检修实例:黑屏,声音正常。
    分析检修:检查发现,开机时背光亮一下就灭,测得电源、背光及主板电路均正常,怀疑灯条异常。拆开液晶屏后通电,发现有四分之一的灯珠始终不亮,其他灯珠亮一下就灭。检测灯串供电,发现是0Ω电阻R开路,换新后所有灯珠都亮。试机几天,一切正常,说明0Ω电阻属于自然损坏,并非过流损坏。
