长虹LED2481000C型液晶电视不开机故障
来源:家电维修  作者:佚名  2018-05-17 13:29:45



    一台长虹LED24B 1000C型液晶电视,上电后电源指示灯不亮,不开机。
    拆开机壳,目测电源二合一板(板号:HSS25D -MF)上无明显损坏的元件,且保险丝F101(3.15A/250V)正常。先用100W / 220V灯泡对主滤波电容C101( 68μF/450V)放电,然后用万用表电阻挡检测整流二极管D101D 104( RL207×4)及C101、开关管等元件均正常。通电后测得C10l两端电压为300V(正常),开关电源输出12V电压也正常,据此判断故障出在主板(板号:JUC7.820.00064337)上。

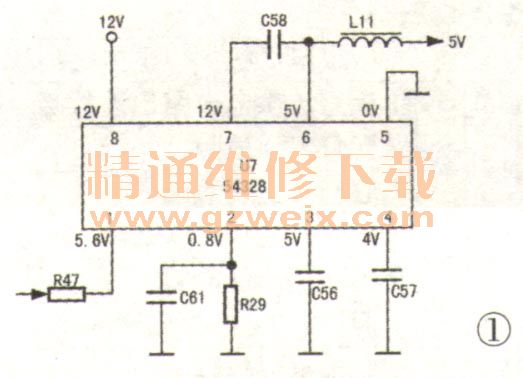

    测主板上的输入电压插座J1处的12V电压正常,但主板上的5V电压为0v。该机5V电压形成电路如图1所示。测U7( 54328)⑧脚12V输入电压正常,但⑥脚输出电压为0v,且集成块温升过高,据此判断集成块损坏。更换U7后试机,故障排除。
