TCL L42E77型液晶彩电,上电后待机指示灯亮,但不开机
来源:家电维修  作者:佚名  2018-06-15 08:21:47

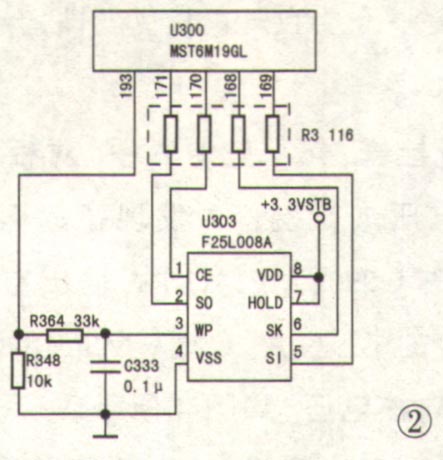

    分析检修:接通电源开关,按下遥控器上的“开/待机”键(或面板“频道+/-”键),测主板上插座P803⑥、⑧脚已有+12V电压,说明主电源输出正常,同时也说明U300(MST6Ml9GL)205脚已输出低电平开机信号。不能二次开机,说明MCU不能正常运行开机程序,于是对U300的内核电路工作的+1. 26V外接程序存储器U303(F25LO08A)的+3.3V、DDR存储器U304的+2.5V工作电压进行检查,未发现异常。查U300的总线端口104、105脚电压为波动的4.8V,180、181脚电压为波动的3V,均正常,但170、171脚电压为稳定的+1.2V,正常时应为波动的+3V电压。U300的总线端口170、17脚接U303的①、②脚,如图2所示。检查相关电阻无异常,换上存有原始数据的U303后试机,故障消失。
