创维K49KlY型机,通电后指示灯亮,二次开机时指示灯不闪烁,按本机按键或遥控操作均不开机
来源:家电维修  作者:佚名  2018-07-01 08:07:46

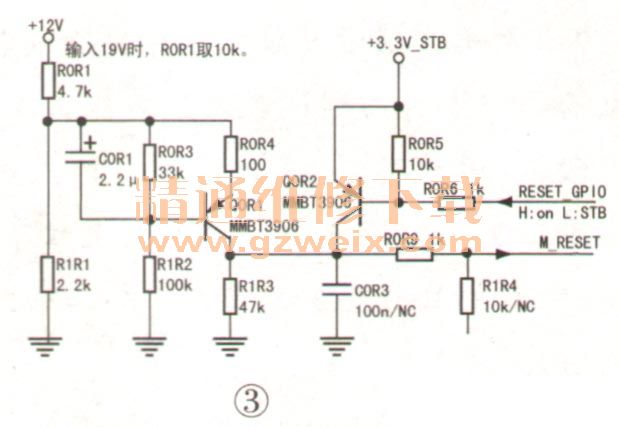

    分析检修:该机故障现象表明UOP6③脚输出3 . 3V STB正常,但控制系统没运行,应检查控制系统3 . 3VS供电、复位及时钟振荡电路。此机的复位电路如图3所示。

    在通电瞬间,电源送来12V,因C0R1两端电压不能突变,三极管Q0R1截止。同时,主芯片IO口输出高电平RESET_GPIO信号,QOR2截止,故提供给主芯片复位脚的复位信号(M_RESET)呈低电平。随着COR1充电,Q0R1 b极电压逐渐下降,随即Q0R1由截止进入导通状态,M_RESET变为高电平时,复位过程完成。
    测得Q0R1的G极电压为低电平,显然异常,正常时Q0R1的c极应为高电平。对此部分电路进行检查,发现电阻R1R2阻值增大,换新后故障排除。此时测Q0R1的。极电压约为3 .2V。
