创维32E61HR液晶彩电不开机故障检修
来源:家电维修  作者:佚名  2018-10-15 11:05:30



    故障现象:接通电源开关后红灯亮,接着一直闪烁,无图、无声。
    分析检修:该机是8M61机芯。测量电源板输出的5V、12V、24V电压都正常,主板上各路电压也正常,估计软件出错的可能性很大。查看开机打印信息,但显示出的都是乱码。
    该机主板上有两块存储器:一块是程序数据存储器25Q16,另一块是用户数据存储器24C160两块存储器中的数据出错都有可能引起不开机,因大多数机器的用户存储器可以用空白存储器,开机时CPU会自动向用户存储器写入默认的数据。换上空白的24C16后开机,出现开机画面和开机音乐,开机后,搜索频道全部储存成功,交流关机后再开机也正常,判断原24C16内部数据错误引起不开机。因为客户没有带来遥控器,用交流开/关机,正常,交付用户使用。
    第二天机器又被送回,客户说拿回去开机正常,收看结束后用遥控器关机,第二天又不开机了。再换空白的24C16后又能开机,但只要用遥控器关机,下次无论是用遥控器或交流开关都无法开机。
    24C16中储存的是用户数据,包含RF高频头搜索的频道数据,图像和声音的各种模拟A调节数据,以及开机时的信号通道选择和电源状态(待机、开机或记忆上次关机时的状态)。本机交流关机后能正常开机,而遥控关机后无法再开机,可能是遥控关机时存储器记录了一些错误的数据,引起下次无法开机。
    24C系列存储器的⑦脚是读/写控制端,高电平时只允许读出数据,低电平时允许读出和写入。开机时,CPU只需要读出存储器中的数据,此时WP信号(⑦脚)为高电平。当CPU需要向芯片写入数据时,发出WP低电平信号可以写入和保存数据。遥控关机或交流关机时,CPU都会发出WP低电平信号让数据写入存储器。
    先装上空白存储器让机器开机,然后输入RF高频头信号,执行搜索,把所有频道数据储存在存储器中,再把图像和声音的模拟量调节合适,设置开机信号通道为AV,最后交流关机,将24C16的⑦脚断开,改至与⑧脚相连,即让⑦脚始终为高电平,数据只能读出不能修改。试机发现,遥控关机后仍然无法开机,但关断电源开关后再接通电源开关,机器能正常启动,并且刚才储存的数据没有丢失。告诉用户:如果交流关机,下次再接通电源开关就能直接开机;如果用遥控关机,下次需要先关断电源开关再接通电源开关开机。工作中可调节各种模拟量,但关机后不能保存。这个情况有点类似于长虹CRT电视机中某个型号的遥控关机功能,可以使电视机交流断电,这样待机零耗电,但下次开机时需要按一下交流开关。这样处理用户完全接受,至今使用情况良好。

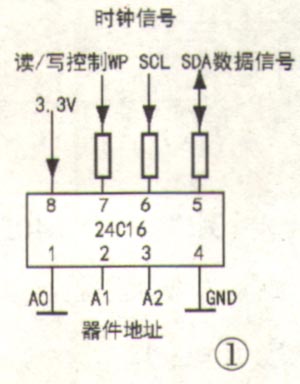

    另外,24C存储器的②~③脚是地址线,通常接地,但本机的②、③脚是悬空的,如图1所示。起先以为故障与此有关,但试验发现无论②、③脚是接地或悬空都与故障无关。在上述更改本机⑦脚电路时,也顺便把这两脚接地了。

    本机虽可使用,但故障原因尚不清楚。再者,无法开机时打印信息是乱码,但能开机时还是乱码,这是否和故障有关,这些疑问敬请各位高手指点。
