海信LED65EC780UC型液晶彩电不开机故障检修
来源:家电维修  作者:佚名  2018-12-28 09:31:01

      一台海信LED65EC780UC(机芯MSD6A828EV-8-005F)型液晶彩电,不能二次开机。
    通电后测量主板上所有供电电压朱见异常,连接电脑查看开机打印信息,无显示;手摸主芯片(MSD6A828EV-8-005F)烫手,判断主芯片内部短路。更换主芯片后试机,打印信息如下:
UART_115200
AC_ON
MIUO DQS-OK
MIU1we DQS-OK
BISTO-OK
BIST1-OK
_U
Relocation Offset is: 01200000
hs>>power-on
[AT] [MB] [start ub] [315]
U -Boot 2011.06 -00000-
gfa830e0-dirty(Oct 11 2017-16:28:00) MBOT-
2.12.$Change: 1206504$

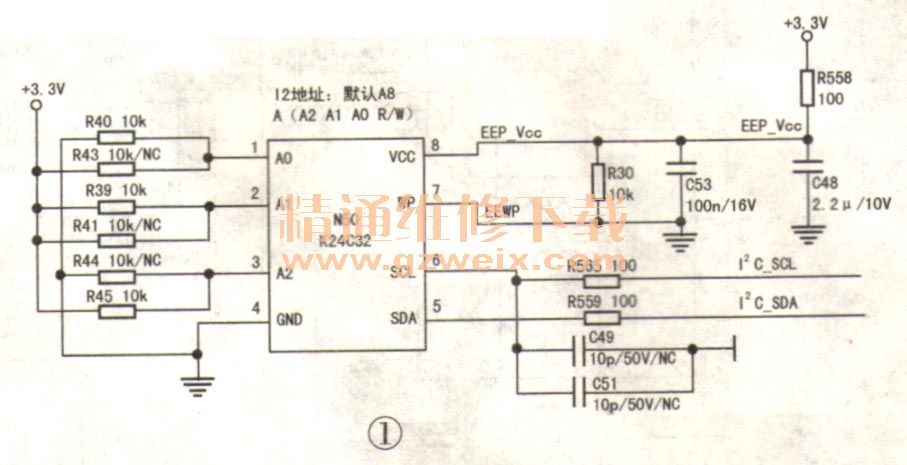

    虽然此时机器仍不能二次开机,但可以看到部分打印信息,说明CPU已经工作。关机后,短接存储器K24C32的⑤、⑥脚开机,约30s后断开⑤、⑥脚的短接线,电视二次开机,故障排除。相关电路见图1。

    提示:在主板没有明显异常元件时,应先测量所有DC-DC及LDO电路的输入、输出电压,然后本着先软件后硬件的原则进行检修,往往能起到事半功倍的效果。
