TCL L50E5692型机,在按下“待机/开机”健后,红色待机指示灯闪烁数次后又重新点亮,不能二次开机
来源:家电维修  作者:佚名  2019-01-04 10:32:28

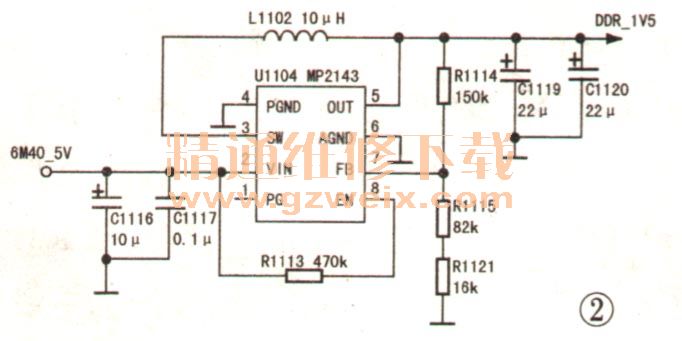

    分析检修:在按下“开机/待机”键后,测插座P001⑩脚有正常的开机高电平,约五六秒后开机高电平消失,说明U400内CPU的工作条件基本满足,问题可能是U400在运行中引导程序(BootLoader)或复制内核数据到DDR3存储器时受阻。进一步测量发现,在待机指示灯闪烁期间,U400的3V3SB、+3V3、+2V5及内核+1V15供电均正常,但U400内DDR缓存器的DDR 1V5供电却为0V。进而测量DDR3存储器U1301~U1304(K4B2G1646C)的DDR_1 V5供电也为0V。DDR_1V5电压是通过两步变换得到:第一步是+24V电压经DC/DC转换器U1105(TPS54331)得到6M40_5V,第二步是6M40_5V电压经DC/DC转换器U 1104(MP2143)得到DDR_1V5,如图2所示。

    测得U1104输入端的6M40_5V电压正常,但输出端电压却为0V。手摸U1104表面没有温升,排除负载短路的可能性。检查U1104外围元件,发现输出滤波电感L1102一端虚焊,补焊后试机,故障排除。
