TCL L55E5690型机,黑屏,伴音正常
来源:家电维修  作者:佚名  2019-01-04 10:33:19

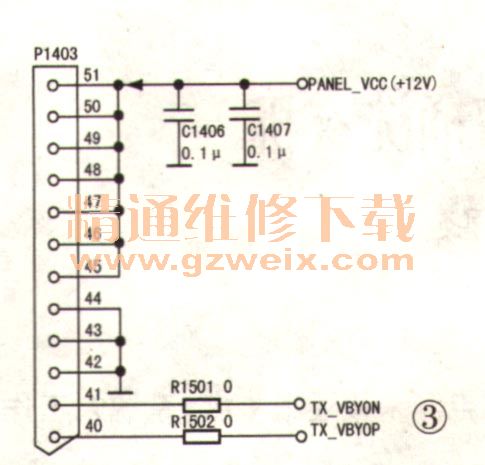

    分析检修:试机观察,背光亮,测逻辑板上屏电压PANEL_VCC(+12V)为0V。再测上屏电压控制管的源极,无+12V电压。该电压是+24V电压经DC/DC转换器U004(AOZ1084PI)降压后获得。经查,U004的输入端的+24V电压正常,但输出端的+12V电压不足+10V,并随后降为0V,且U004表面烫手。看来,+12V电压负载存在短路故障。为了缩小故障范围,断开逻辑板供电试机,U004输出的+12V电压正常,据此表明逻辑板电路短路。采用断路法检查,发现屏接口插座P1403的45~51脚外接旁路电容C1406漏电,相关电路如图3所示。更换C1406后试机,故障排除。
