故障现象：上电后，该机面板指示灯不亮。测电源板已经输出了STB5V电压，但主板没有发出POW-ON高电平信号，问题应在主板上。

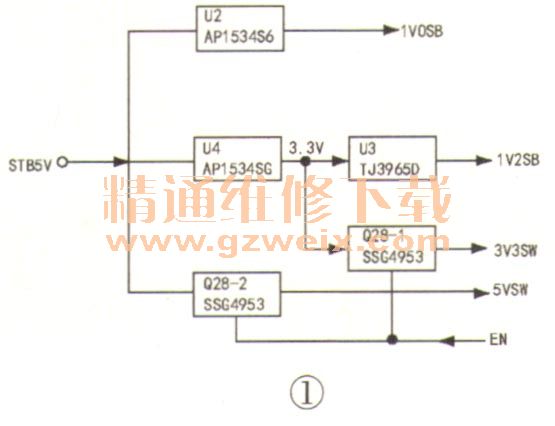

    分析检修：该机主板供电部分框图如图1所示，电源板送来的5VSB电压（上电就有）分为三路：一路经U2变换成1V0电压，供应CPU内核；第二路先经U4变换成3V3电压，一路经U3变换成1V2电压，供给主芯片，另一路由Q28-1控制输出3V3SW，供给存储器；第三路经Q28-2控制输出5VSW，供应高频头等电路。当EN信号（由CPU发出）为高电平时，Q28导通，输出上述SW电压。

    检测发现，U4（AP1534SG）没有输出3V3电压。U4的①脚是输出电压取样反馈端，正常电压为0.8V；②脚是EN使能端，高电平芯片工作，本机通过R22接5V（如图2所示），即上电就工作；③脚是OCSET，设置最大输出电流；④脚接输入电压，正常工作电压范围为4.4V～18V；③ 、⑥脚输出，⑦、⑧脚接地。测⑤、⑥脚对地没有短路，上电测④脚电压为5AV，②脚有3.3V电压，这说明该芯片已经具备工作条件，可判断U4有问题，如图3所示。笔者手里没有该型号芯片，但有一块AP1510。查资料发现两者引脚功能完全一样，区别在于AP1534最大输出电流是2A，AP1510是3.5A。另外，后者输入电压范围更宽（3.6V～23V），换上AP1510后，开机，故障排除。



    提示：DC-DC转换芯片型号很多，代换时除了要注意引脚功能外，还要注意最大输出电流以及输入电压范围是否满足要求。另外，芯片的取样反馈FB脚电压要一样。否则，需要调整取样电阻才能得到需要的输出电压。AP1510与AP1534的FB电压均为0.8V，输出电压V=0.8（1＋RA/RB）。本例中RA为4.7kΩ，RB为1.47 kΩ，输出电压为3.36V 。
