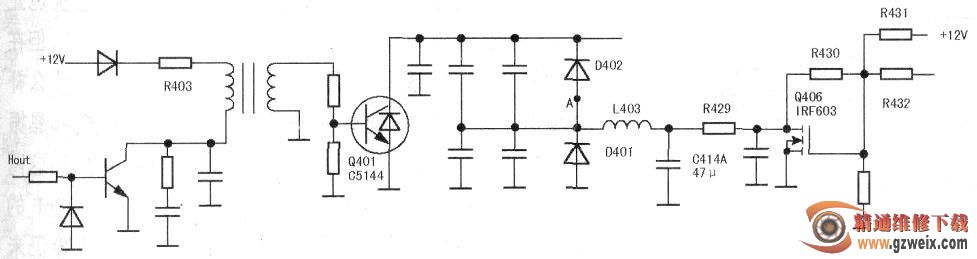

按下此机的电源开关，听见“吱吱”叫声，约20多秒后，出现伴音，能遥控声音大小和转换台。开盖检查，发现“吱吱”声是由行输出变压器发出的。测+B为125V，很稳定，但灯丝不亮。开机两分钟，手摸行管散热片烫手，高压包中间鼓起有一道裂痕，明显已损坏，检查其他地方无明显的烧焦和变色情况，估计只是高压包的问题。该机高压包的型号为BSC29-0185V，本地电子市场无货，从淘宝网上购买同型号的高压包。第二天到货，装上新高压包，插上天线，试机，随着“沙”高压声，图像出现，但行幅很窄，中间呈枕形，是明显的枕形失真。看来除高压包外，行输出电路还有损坏的地方。根据实物绘出相关电路图如下图所示。测两只枕校二极管连接处（下图A点）电压为78V，正常应为26V左右，手摸L403发烫。测R429(枕校管限流电阻)左端电压为78V，右端无电压。

　　焊下R429测量，已断路，看不清其色环。查TCLM23机芯电路图，知其阻值为4.7Ω。因买不到该阻值的电阻，就用5.6Ω电阻代替。重新开机，光栅满屏，无枕形失真，但行幅稍大，中央台的CCTV台标的第一个C有一点点偏出屏幕外，不知是否跟R429的阻值有关。此时，测A点电压为27V，手摸L403并无多少温升，维修结束。
