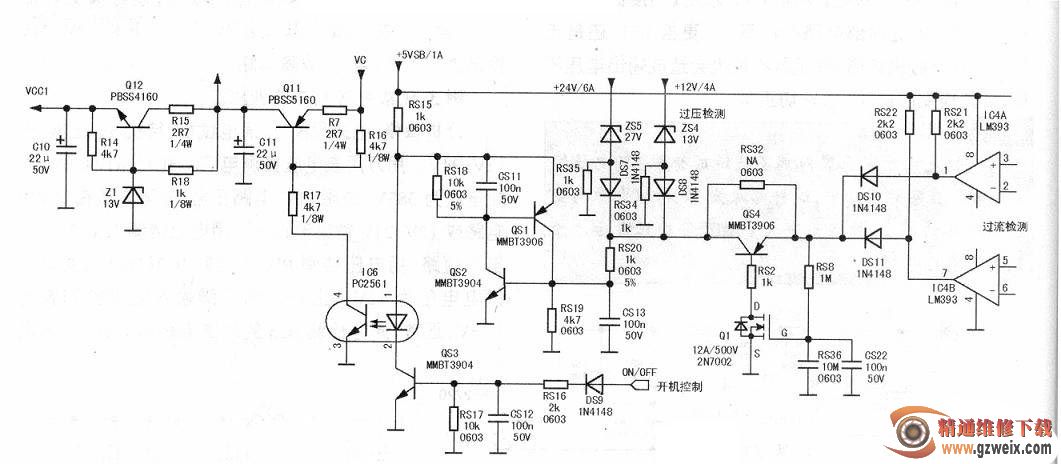

此机的相关电路见下图。通电，测量PFC、5V、12V、24V电压分别为380V、5V、12.2V、24.1V，正常；过半小时自动关机后再测上述电压分别变成了310V、5V、0V、OV，明显PFC电路与PWM电路已经停止工作。测量开待机控制电路中Qll的c极电压为OV，而e极有17V；测IC6的④脚电压为16.7V，①脚电压为0.5V，说明QS1、QS2组成的过压、过流检测保护电路误动作了。拆下QS4试机半小时仍会自动关机，说明故障不在过流保护电路上。检查过压保护电路，拆下ZS5(27V)试机半小时，不再自动关机。更换ZS5后试机三小时，一切正常。
