金星D2523彩电,雷击后三无
来源:本站整理  作者:佚名  2013-02-11 07:58:50

    分析检修:经过检修,发现开关电源电路中有多只元件损坏,将损坏件全部换新后开机,黑屏,搜不到台。

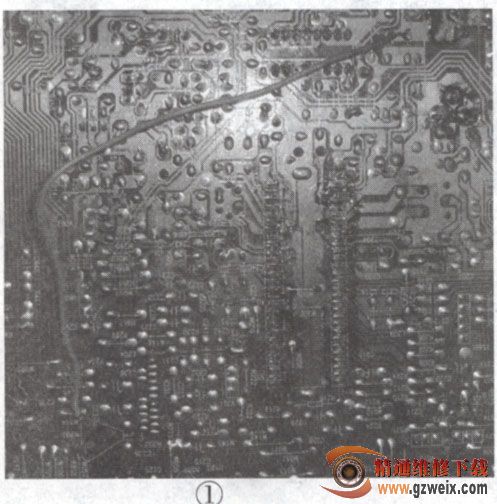

    更换小信号处理电路TB 1238后,屏上出现雪花点,但依旧收不到信号。撬开高频头屏蔽罩,看见里面的电路板已有雷击的痕迹。该机高频头为9V供电高频头,因手头没有此配件,于是用7脚5V供电高频头代换,并切断原高频头与LA7910的9V供电线路,从L7805 (N203)输出端直接连线给新高频头供电,如图1所示。



    试机搜索,能收到节目,但只有LH频段正常,U频段收到的是L频段的台。接下来测量CPU频段转换端⑩脚电平变化不正常,变化范围仅为0V-1.3V,于是在⑩脚外接一只1 kΩ电阻,与+5V电源相连,这时⑩脚电平变化正常(0V-4.2V ),但依旧搜不到U段的节目,由此判断波段转换块LA7910损坏。由于找不到LA7910,于是采用了如下方法改动修复。

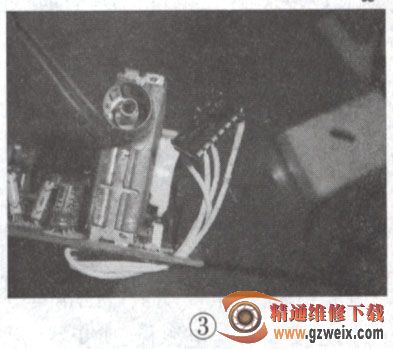

    先换上6脚5V供电高频头,找一块反相器CD4069(其内部电路如图2所示),卸下LA7910,将CD4069的14脚接高频头的+5V供电端,⑦脚接地,①、③脚分别直接接CPU的⑨和⑩脚;CD4069的②、④脚接高频头L,H端,安装接线如图3所示。



    连好线后试机,自动搜索,L.H,U频段节目全有,至此该机故障全部排除。
