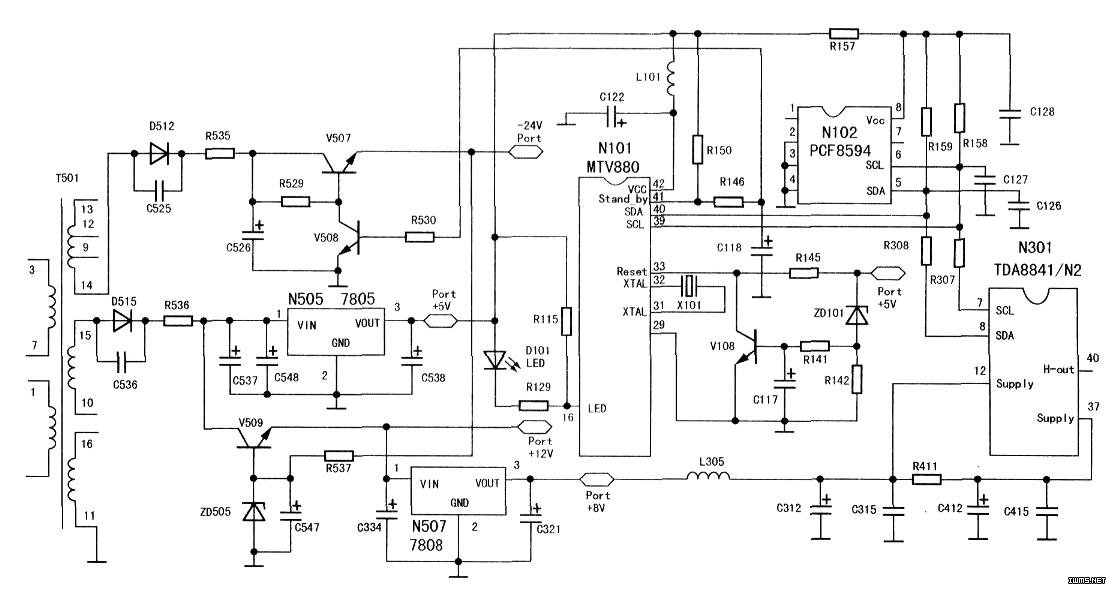

在出现“三无”时，观察操作面板电源指示灯亮且无“吱吱”声，相关电路如图所示。

　　由于该机电源指示灯D101的5V供电是由开关变压器的次级绕组（15）脚经过整流滤波、N505（7805）稳压得来，出现故障时没有“吱吱”声，判断开关电源基本正常，负载电路没有明显短路，初步分析故障在CPU开机控制及相关电路上。实测N101 CPU（MTV880）（41）脚在开机时由正常时的低电平变为高电平，导致整机无法开机。根据CPU工作“三要素”，测试N101供电端（42）脚为5V、（33）脚复位端在开机瞬间有高低电平变化，用ET521A示波挡测晶体X101（12MHz）两端（31）、（32）脚振荡波端正常，CPU电路正常工作的条件已具备。考虑到该机属于IIC总线型，先用ET521A测试N101 CPU（39）脚SCL、（40）脚SDA波形，但看不到正常的波形；挑开小信号处理N301（TDA8841）（7）脚SCL、（8）脚SDA相连的电阻R307、R308的一端，仅保留存储块N102（PCF8594）（5）脚SDA、（6）脚SCL与N101引脚的连线，还是一样，由此断定是EEPROM数据损坏。实测N102（5）、（6）脚电压竟高达6.7v左右。用一块写好该机型数据的AT24C08A直接代换PCF8594。并恢复小信号处理部分R307、R308的连接点后，虽然还是无法开机，但CPU开机指令（11）脚恢复了正常的低电平，scL、SDA波形亦恢复正常、电压均为3.7V左右。仔细观察故障现象，在开机瞬间始终没有高压打出来的声音，说明行扫描没有工作。用ET521A测扫描块N301行振荡（40）脚，看不到任何波形输出，说明其确实未工作，故障应在N301本身或其外围电路。在路实测N301各引脚电压均与正常值相差较大；查其外围元件完好。在准备考虑更换N301前，为慎重起见，先查一下是否因N301供电异常而引起其各脚电压与正常值相差太大。测量其供电端（12）、（37）脚电压为11v，正常应为8V。此电压由开关电源次级绕组（15）脚经过整流滤波得到的12V，再经N507（7808）稳压形成。测N507输入端12V正常，而输出端为11v，说明‘7808已损坏。试换用一块完好的7808开机，立即听见高压声，行扫描正常工作，光栅也出现了，此时再测试N301供电端为7.99V，其余各引脚电压也恢复到正常值，故障完全排除。
