由于液晶电视的电源板和主板的集成度高，且大量使用贴片元件，电路相对普通彩电显得复杂一些，维修难度较大。但我作为一名乡镇的售后服务维修人员，应该替用户着想，于是决定自己摸索修两台雷击机。现将维修过程简述如下，供同行参考。

    一台是KONKA LC26ES60型液晶彩电，用户反映在收看中遭雷击三无。拆机检查，保险丝完好，电源次级＋12V端无短路，但开机无＋12V主电源输出。在路测量发现NW901  （Q0765R）的③脚对地短路，焊下Q0765R，证实③脚对地击穿短路；此外，稳压器N951（KA431）损坏。到县城购得Q0765R，KA431装上，空载开机，+12V输出正常，联机开机，电视图声俱佳，故障排除。

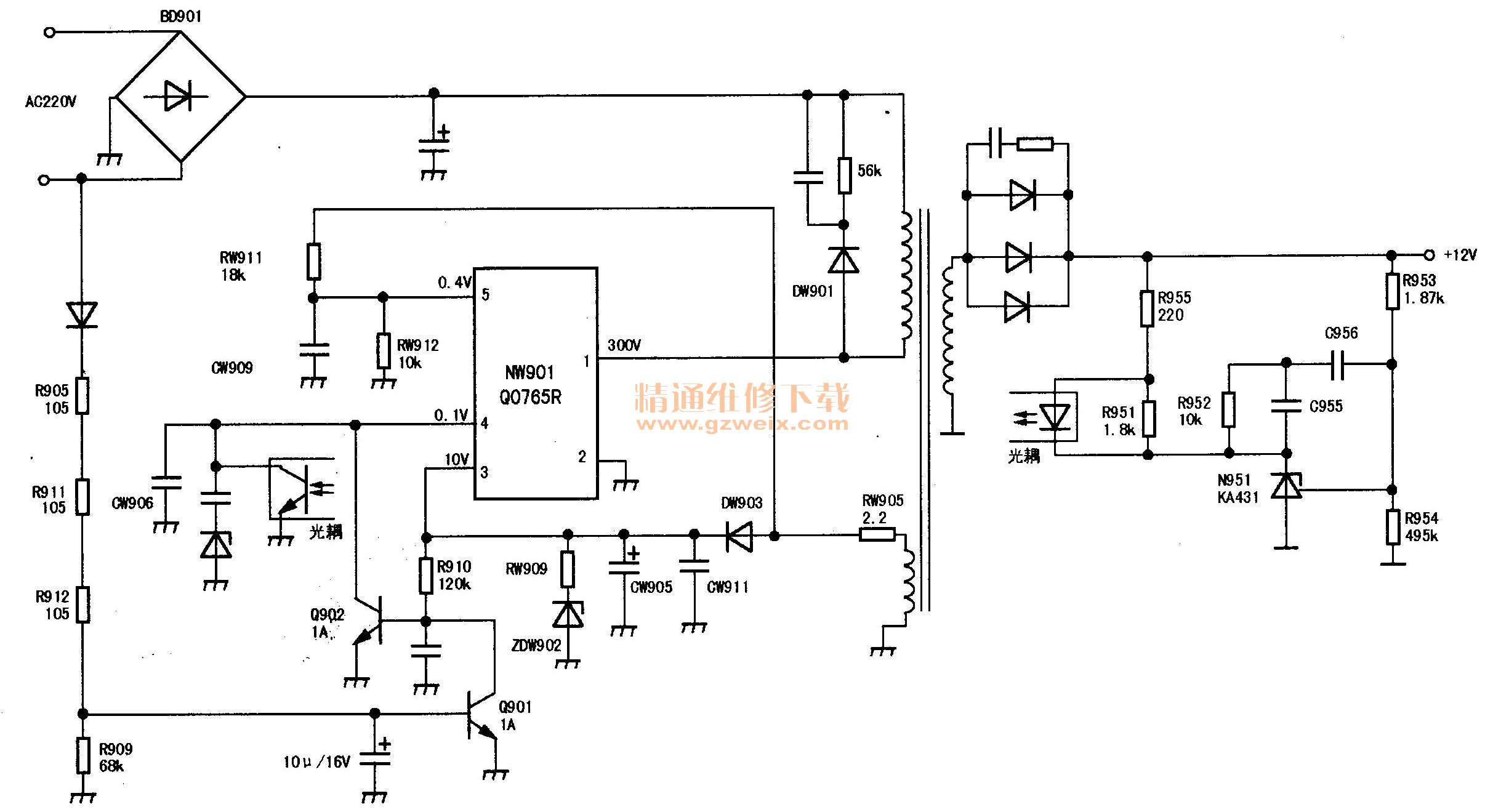

    解决了用户几天没有电视看的困难，用户很满意，我也很开心。为便于以后维修参考，我据实物绘出了电路图，见图1。

    另一台KONKA雷击机，故障现象为雷击后开机指示灯一亮一灭，屏上也一闪一闪的无图无声。拆机检查，发现该机电源板电路结构与前一台大致相同，也损坏了NW901（Q0765R）及N951（KA431），换新后开机主电压＋14.5V在8V-10V之间波动，反复查找也没见损坏元件，在网上也没查到该故障的解决方法，只看到与我所修的电视现象一样的一篇文章，但无维修结果，又代换光耦及其他元件，故障依旧。静下心来认真分析，该故障主电压＋14.5V不稳，应与稳压采样及振荡电路有关。测采样电路电阻基本正常，唯独测到R952（10kΩ）电阻值只有4.6kΩ，因是在路测量，估计可能是与之并联的C955或串联的C956漏电。取下C956，再测R952电阻1 0kΩ正常，测C956漏电，用一只0.1μF贴片电容换上后，空载通电，主电压在14.2V-14.8V变化，将；NW901（Q0765R ）③脚外供电的限流电阻10SZ电阻代换后，主电压＋14.5V很稳定。在不改动电路的情况下将该电源板上机，电视工作正常，+14.5V很稳定，故障排除（注：第二台电视机还损坏了Q901、Q902，其上标注为1A型号，因无原型号管子，用的是C1815代用）。

    将两电源板相比，发现电阻R955前者为220Ω，后者为1kΩ，辅助供电限流电阻RW905前者为2.2Ω后者为10Ω。

    由上两例可见，平板彩电维修有时也不难，不是可望而不及的。只要我们肯努力，不怕难，多学习，先弄清IC各脚功能，大致原理，胆大心细地去维修，多数问题还是可以自己解决的。
