创维37L051HR型液晶彩电开机困难故障检修
来源:家电维修  作者:佚名  2017-06-15 08:59:22

    一台创维37LO5HR型液晶彩电,前段时间开机困难,要开/关机多次才能正常收看,现在已经完全不能开机。
    分析检修:试机,红灯转为蓝色后,无任何反应。开盖,测量电源板(5800-P42TLQ-0040)输出电压,发现通电瞬间有12V、24V电压输出,随后这两组电压均缓慢下降,而ON/OFF脚电压却始终为1.2V、大致判断故障在电源板。将CPU5V与ON/OFF端用导线短接(拔掉到主板的插头),通电后12V、24V电压仍然下降,为此确认电源板有故障。

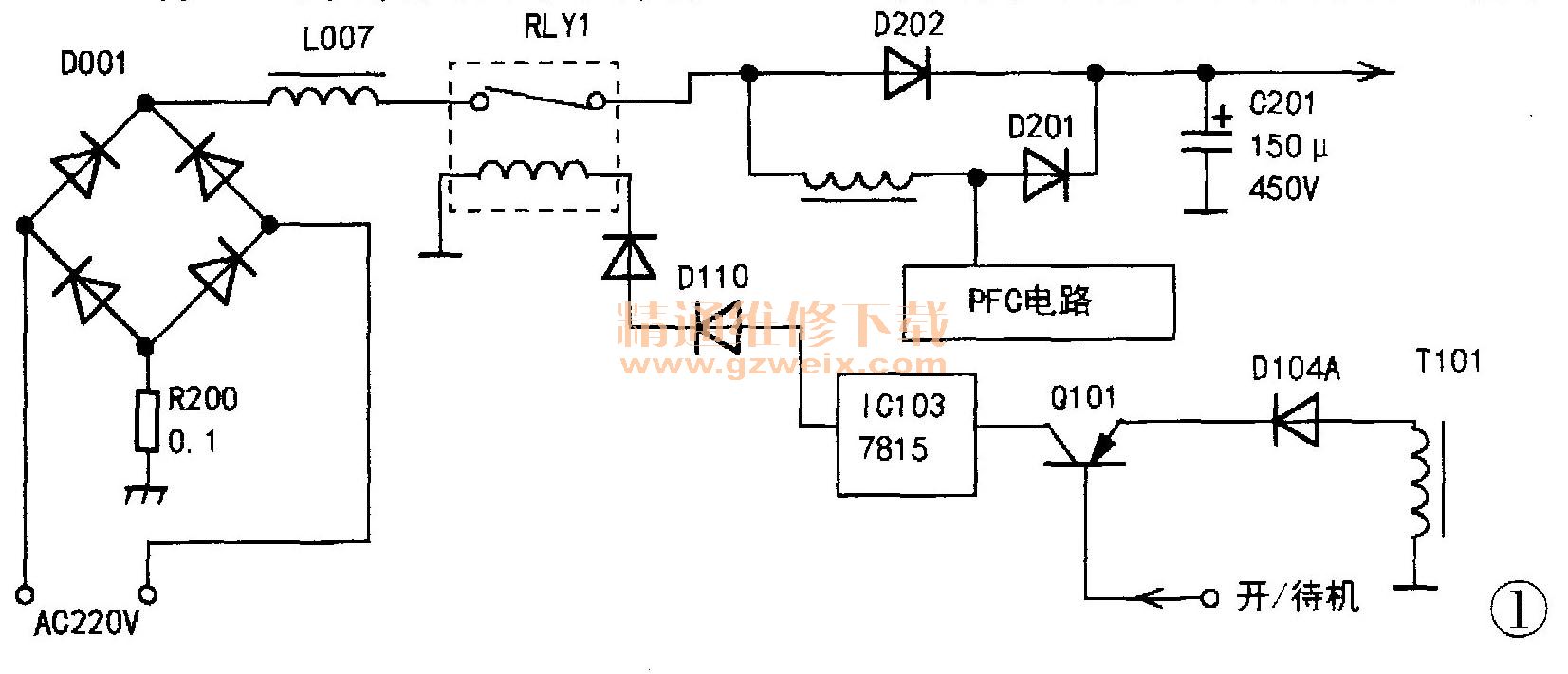

    该机12V、24V电压由IC301(1271P65)为核心的主电源产生。IC的⑥脚14V电源由副电源提供。测量继电器RLY1线圈两端电压为14V,并且有明显吸合声,判断继电器处于正常吸合状态。接下来检查PFC电路,测量主电容C201(150μF/450V)两端电压,发现该电压在开机后由300V缓慢降为0V,看来故障部位在300V电压电路中,如图1所示。

    测量继电路RLY1与电感L007相连端的电压为300V,但RYL1输出端电压却为0V,判断继电器内部触点不良,将RLY1换新后试机,故障排除。


关键词:创维彩电
