故障现象：接修一台创维37M11HM型彩电，据用户讲：该机最初的故障现象是上电后电源指示灯亮，但二次不开机，找人修理后，不但原故障未排除，反而新增了故障——上电后电源指示灯不亮。前维修人员说，机内一元件坏了，因买不到，故放弃了修理。后经他人介绍，用户将该机转至我处。

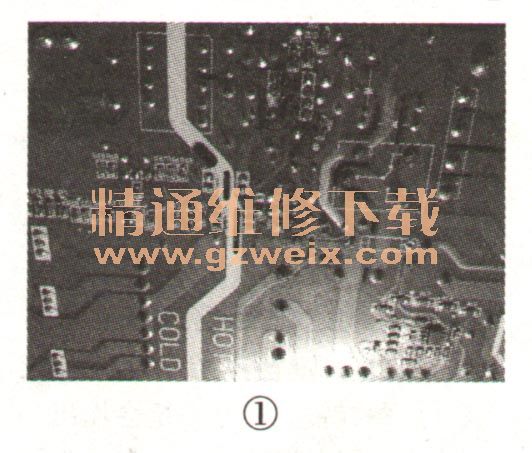

    分析检修：上电试机，三无。拆开后壳检查，发现电源板上有多只元件均被拆焊过，如图1所示，这些元件集中在副开关电源与开／待机控制电路中。在路测量，新换的元件无明显异常，电源保险管未熔断，主、副开关电源的输人、输出均无短路现象。上电测量，副开关电源输出的＋5V电压在上电后较短时间内约有3V，随后快速下降为0.6V左右。怀疑副开关电源的负载有向题，摘下电源板单独进行检测，故障现象仍一样，这说明副开关电源有问题。

    该机副开关电源采用低功耗离线式开关电源单芯片A6159M( IC4 )，相关电路如图2所示。上电后测得IC4的启动端⑤脚电压接近200V，正常。接下来测量副开关电源变压器T2辅助绕组的输出电压，发现滤波电容C14两端电压在8V左右波动（正常约为18V，这说明副开关电源在工作，那又是什么原因导致副开关电源输出电压过低呢？

    先检查C14滤波所得直流电压的负载，发现三极管Q1、 15V稳压二极管ZD5，电阻R71、R72均有拆焊过的痕迹，Q1现为A1015型三极管；R71现为2.2kΩ电阻，R72现为10Ω电阻，由于图纸上无R71、R72电阻，一时无法判断所换电阻是否正确。从实测的在路电阻来看，C14滤波所得直流电压并无短路现象。脱开R71与D17试机，副开关电源输出电压仍很低，这说明故障部分在副开关电源电路中，尤其是稳压电路。
    检查电阻R68、R69及三端精密稳压器IC9 (TL431)，均正常，怀疑稳压光耦ICs有问题，在路测量后发现，IC5的③、④脚间的正反向电阻均约为300Ω，明显偏小。悬空IC5的③、④脚，测得IC5的③、④脚间的正反向电阻均为无穷大，这说明IC5正常，故障点在IC4的④脚（FB）内部或外部电路中。测得ZD4、C6、C30均正常，至此判定IC4的④脚内部电路有问题。拆下IC4，测得其④脚与③脚（GND）间的正反向电阻均为280Ω。对比测试新集成块A6159M，这两脚间的正反向电阻分别为8.8kΩ、29.6kΩ。由此可见，原IC4确已损坏。换新后试机，＋5V电压输出正常，C14两端电压为稳定的＋17.85V，但二次开机后，仍无＋12V、 ＋24V电压输出。
    二次开机后，CPU输出的ON/OFF信号为高电平，Q8导通，光耦IC6内部的发光二极管与光敏三极管均导通，Q1因b极为低电平而导通，其e极输出约16V的电压，一路经二极管D17送给电磁继电器DL601的线圈，DL601的触点闭合，将＋300V电压送给PFC电路；另一路经C36滤波、ZD5稳压后，得到约＋15V电压，供给PFC控制芯片FAN7530 (IC1）与三极管Q5，这时PFC电路启动工作，将输人的＋300V脉动直流电压升至＋380V (PFCBUS）。
    在PFC电路正常工作后，电阻R25～R27与R5的分压值升高，即三端精密稳压器IC2A (KA431 S，板上标注的位号是IC2）的R极电压升高，则IC2A的K极电压下降，三极管Q5导通，IC2 (FSFR1700）得电工作，即主开关电源工作，输出＋12V、 ＋24V电压。
    通过上面的分析可知，二次开机后，流过Q1的e、c极电流较大，板上现用的A1015是否能“胜任”呢？图纸上标注的Q1型号为4403、其主要参数为40V、0.5A、1W，而A1015的主要参数为50V、0.15A、0.4W，最大电流与最大功耗明显偏小。再查看板上其他三极管，发现Q5未拆焊过，图纸上标注的型号仍为4403、但一板上实际用的仍是A1015。至此，Q1原用型号究竟是什么不得而知。为了保险起见，笔者将Q1换为A1013型三极管（主要参数为160V、 1A、0.9W) 。
    接下来对R71、R72的阻值进行分析。这两只电阻均是起限流作用，根据经验，其阻值一般为几欧姆，R72现为10Ω电阻应差不多，而R71的阻值明显不合适，估计该电阻原已损坏，，前一位维修人员误换上一只2.2kΩ电阻。将R71换为一只2.2Ω电阻后试机，＋12V、＋24V输出电压正常。将该电源板装机后上电，图像、声音均正常。
    为便于各位实修时参考，特附上副开关电源单芯片A6159M(IC4）的引脚功能与实测数据，见表1。
