近日维修一台海信TF2902G型彩电，现象为三无，维修过程中走了一些弯路，觉得有些经验值得同行参考，特将维修过程写出来。

    该机收看过程中突然三无，关闭电源开关后再重新打开，只能听见电视机中有一声轻微的“叭”声后再无反应。打开电视直观检查，保险管完好，电视机中没有变色和烧毁的元件，在路测量行管未击穿，电源管也正常，从表面现象分析电视三无可能是电源部分无振荡而没有输出引起。

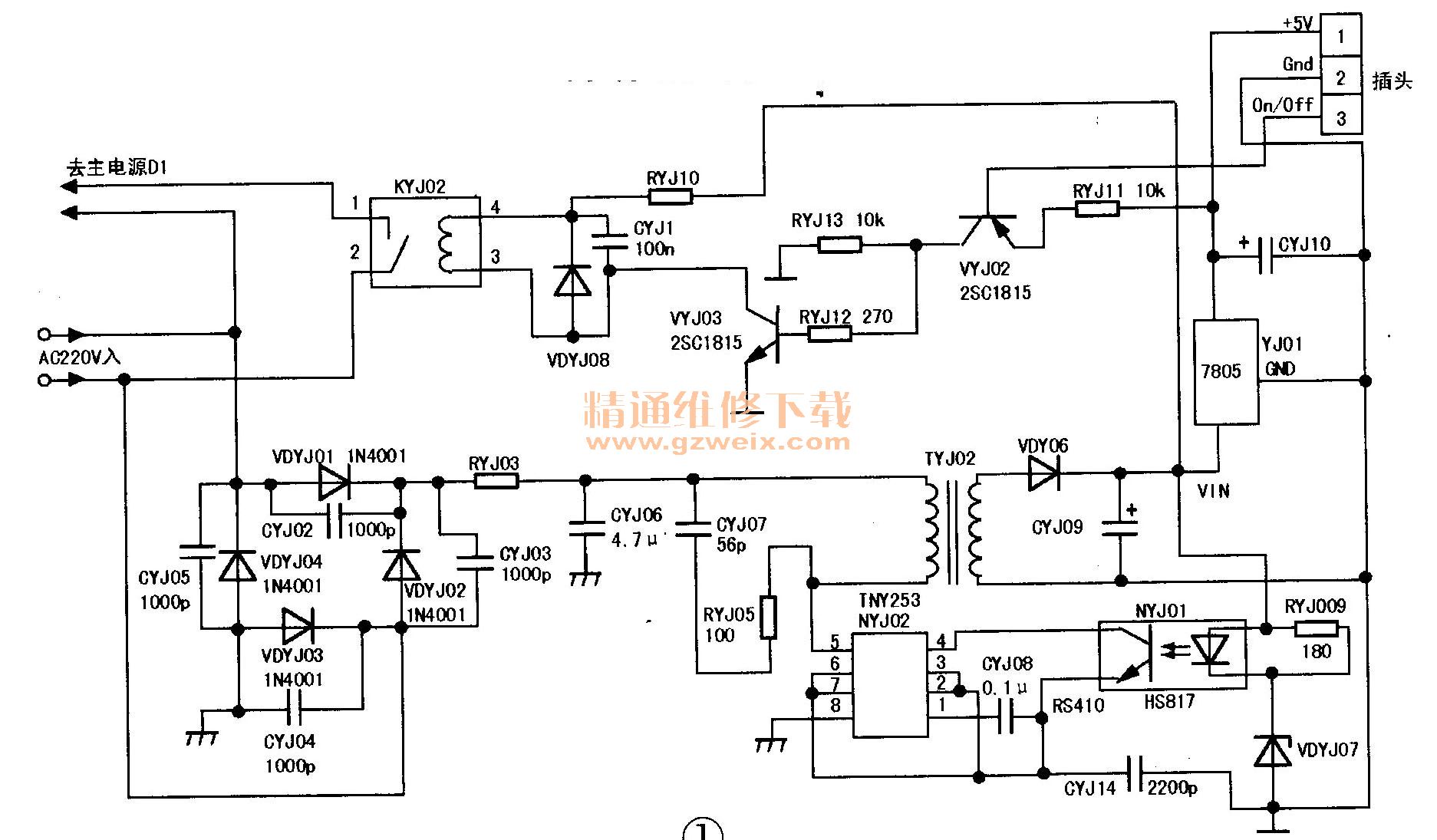

首先在路测量主电容C507两端电压为0V，看来是220V电源没有输入，进一步分析是继电器习Y02没有吸合造成没有220V输入，相关电路见图1。

    通电后该机首先由TNY253构成的开关电源产生＋5V为CPU供电，电脑进入工作状态后再根据指令进行各方面的操作。测量插头处的电压分别为5V、0V、5V，从电路上分析是CPU未输出开机指令，从而使三极管VYJ03，VYJ02未能导通，致使继电器未吸合而让主电源无输入电压。按动开机键时测量CPU⑦脚电压，始终是5V高电平，看来是CPU由于某种原因没有输出开机指令而引起电源无输出。该机CPU引脚分布及主电源电路见图2。

    按常规检查CPU块进入正常工作的各个条件，在路测量CPU的供电脚42脚电压为正常的5.05V，复位电压为5.05V（低电平复位），测量31、32脚晶体两端电压有将近1V的明显差别，测量与存储块相连的11、12脚电压为5V。考虑到该机已使用几年，怀疑按键接触不良。将前面板按键全部换新后开机，可无论是按压遥控开机键还是按面板上按键，⑦脚仍然还是5V。看来是CPU自身有问题有，或是别的原因引起其不能进入工作状态。

    在路测量CPU块I2C引脚电压，整个电压在1.2V左右，明显偏低。按以往经验应是与CPU块相关联的某个集成块有问题将电压拉低所致。试着将CPU块上挂接的集成块一一断开，再分别测量CPU的I℃脚电压以判断是哪一个集成块出了问题，检修过程中发现CPU块如果不挂接集成块，则I2C自身电压可以达到4.8V左右，挂接任一个集成块，则电压下降到3.6V左右，当挂接两个或以上集成块时，I2C脚电压下降到1.2V左右。当脱开所有的受控集成块时，虽I℃脚电压可以升高到4.8V左右，但⑦脚仍无法输出开机电平，至此可以肯定是CPU块自身出了问题。

    更换完CPU块后，开机通电后可以听到继电器的吸合声，同时伴随着“嗤”的高压响声，电视可以启动了。此时测量I2C脚电压，其上电压在3.72V～3.78V间轻微的闪动，当用指针表测量时，指针有极轻微的摆动，看来是CPU块在和所有的集成电路通信所致。

    电视开始了正常的拉幕，拉幕后电视出现了正常的图像画面，但就在观察画面时，电视喇叭突然传出“叭叭叭”的剧烈响声，同时画面上也出现了变化。画面整体从上下向中间收缩，最后下部压缩成一条亮带，上部在噪声点上出现一条弧形彩线，同时在屏幕的正中间出现一个类似蜡烛火苗的亮点，该亮点剧烈地不停地上下跳动，该亮点跳动的同时还伴随着亮度的不断变化，伴随着亮点的跳动，喇叭中同步出现“叭叭”的响声，亮点跳动得快，“叭叭”的响声也急，具体的故障画面如图3所示（此时未接信号，现象比接信号明显）。

    此时不敢长时间开机，看清现象后马上关机。脱开行负载，单独进行主电源的监测，长时间监测主电源为标称电压且非常稳定。旋低加速极电压，同时连接好万用表，重点监测＋B电压。短时开机，+B为标称电压且非常稳定，行管c极电压也非常稳定，将加速极电压调至画面刚可见，长时间＋B未见变化，高压包也未见有明显打火，看来可以长时间开机观察。恢复原电路，重新开机观察，电视拉幕刚结束，屏幕上就出现了跳动光栅。从现象上看，可能是高压包或是偏转线圈打火；也可能是行场扫描不正常。但如果是高压包或偏转线圈打火，一般要引起行管c极电压的变化，哪怕是轻微的跳动或是偶尔一次的电压跳动。行扫描不正常一般要引起电流的变化，此时测量行供电电流并不变化，那是哪部分电路有问题呢？

    测量相关场扫描集成块TA8427各脚电压见表1。

    从测量结果看，每个脚电压都与标称值接近，考虑到不同的电视机电压值可能有出入，因而从电压上并不能一定判断就是TA8247有问题。为了保险起见还是更换了TA8247，更换后故障现象及各脚电压不变。同时测量TA8859各脚电压基本也都在标称值附近，看来场扫描电路不是引起光栅闪动的原因。

    仔细研究电视出现的现象：电视上电可以拉幕，遥控可以换台，各种模拟量可调，说明CPU块控制正常；+B稳定，说明电源正常；电视可以出现正常的噪声点，说明小信号处理正常；行场扫描常规检查又没有问题，那如此出现闪亮点光栅又算是哪一部分的故障呢？难道是机器的数据受到了某种干扰而引起此现象？但换上拷贝好原厂数据的24C16，机器仍然出现跳火现象。

    在TB 1238各相关脚供电正常、I2C脚正常、其余各脚电压基本正常的情况下，维修似乎走进了死胡同。但TB 1238作为本机所有信号处理的核心，在经历前述的维修后可以得出TB 1238出故障的概率最大。买来新的TB 1238集成电路进行更换后，电视在拉幕后出现了正常的画面，喇叭中再也没有“叭叭”的响声，跳动光栅现象再也没有出现，经过长时间试机画面也正常，看来跳火现象是因为TB 1238损坏所致。此时虽画面正常但却没有声音，即使将伴音调到最大，喇叭中也没有一点声音，有点类似进入了静音状态，但屏幕上并没有出现静音符号。咨询机主得知在电视三无前，伴随着换台或开／关机，喇叭中都会发出非常大的“砰”声，但现在连“砰”声也没有，看来整个伴音电路还有问题。

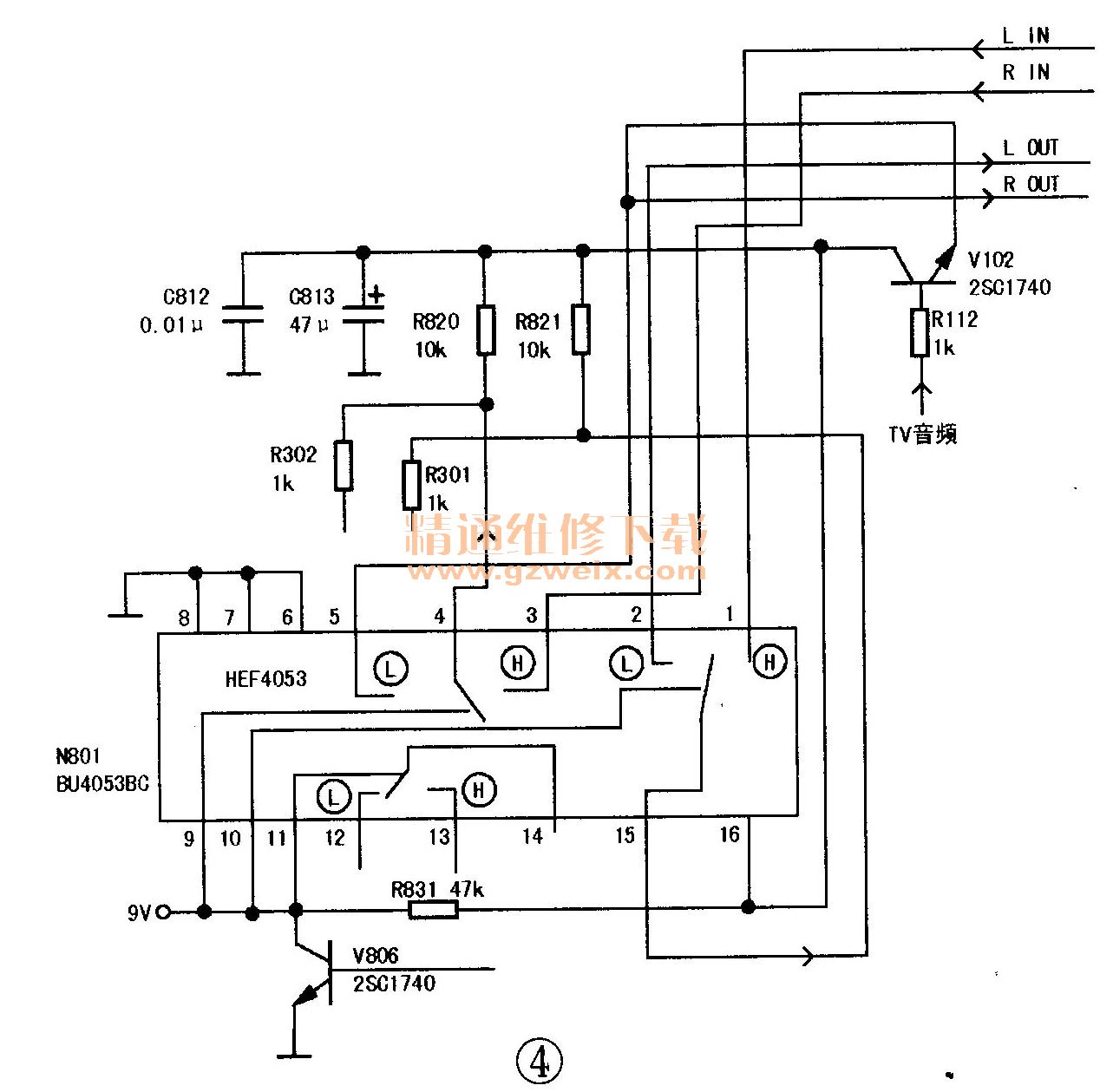

    该机伴音信号从TB 1238的①脚输出后，经过V102缓冲，输入到N801的②脚与⑤脚（见图4）。  N801为一多路二选一开关，其内部开关状态受⑨～11脚控制，其控制信号来自CPU34脚TV/AV，从N801④脚、15脚输出到NC02（TA8776）的⑥脚、⑦脚，NC02在CPU的控制下，伴音信号从19、20脚输出输往伴音功放NC01（TA8256）的②、④脚，放大后从⑧、12脚输出到喇叭。

    重点测量TA8256的⑤脚，按动遥控器上的静音键时，该脚电压在0V与3V之间变换，由此看来CPU可控，并没有进入静音状态。用改锥轻触TA8256的②、④两脚，喇叭中传出“吱吱”的响声。顺电路向前查找，触碰NC02 （TA8776）的19、20脚，喇叭也有“吱吱”声（音量较小），由此看来TA8256正常。将NC02⑥脚与20脚短接，喇叭中仍没有声音，看来是没有伴音信号输入到TA8776。此时电路上只剩下N801及刚更换的N201（TB1238 ）了。为快速确定故障点，用飞线将TB1238的①脚直接与NC02的⑥脚相连，喇叭中仍没有声音。至此故障再次指向了刚更换的TB 1238，难道是新更换的TB 1238有问题？

    但就在要测量有关电路而翻动电路板时，画面突然变成了一条亮线。难道在测量时无意碰到了什么造成电路短路出了问题？修理到此时，作为一个维修多年的从业人员心中难免会产生很大的烦躁，电视已修了有些时间了（包括中间等件的时间），用户心里也有点着急。对自己的信誉产生影响是一方面，但另一方面总不至于这电视坏了这个集成块再坏另一块集成块吧。

    第二天认真思索出现问题的前后过程，总觉不是自己的失误造成了水平亮线，看来还是原电路某个薄弱的地方出现了问题。在场输出电路TA8427及TA8859基本正常的情况下继续向前查。而向前就又到了刚更换的TB 1238身上，由于TB 1238刚刚更换，它自身出问题的概率相对较小，更大的概率还是其外部环境不能达到它正常工作的条件。而要其正常工作离不开以下几个条件：供电、总线、晶振、自身等。在这几个条件中尤以供电为首要条件，TB1238功能相对较多，所需要的功率也较大，其供电路数也较多，出问题的机会也多，看来还是要以此作为突破口。为此重新测量TB 1238的各个引脚电压，当测量到46脚时发现此脚电压为0V，看来问题很可能就出在这里。此脚电压由N203的78L05稳压块提供。测量N203的输入脚电压为9V，输出脚电压为0V，确定是N203的78L05稳压块损坏。将其更换成带散热片的功率大的7805稳压块，恢复试机时所接的各飞线及其他电路，通电试机，5V电压正常，电视出现了正常的画面和声音，经长时间试机再无问题出现。

    回头再看原机所用的78L05三端稳压块，采用的是TO-92封装的，功率实在是太小，时间一长损坏的概率大大增加。

    由此维修过程看，CRT电视因使用年限长，许多器件已老化，在故障处理过程中常会引发一些新的故障。但无论故障现象如何变，我们应弄清和围绕着信号处理流程及对IC工作条件来进行判定，只有这样才能实现快速判定故障。
