一台海信TF2988型高清彩电，第一次故障时伴音正常，显像管时亮时不亮。打开后盖检视电源部分，发现供给行推动和场输出+27V的整流二极管VD553一脚松脱，当即补焊，并顺手将电路板上发热较大的电源、行场输出等部位通焊一遍，机器恢复正常。四年后出现了新的毛病：

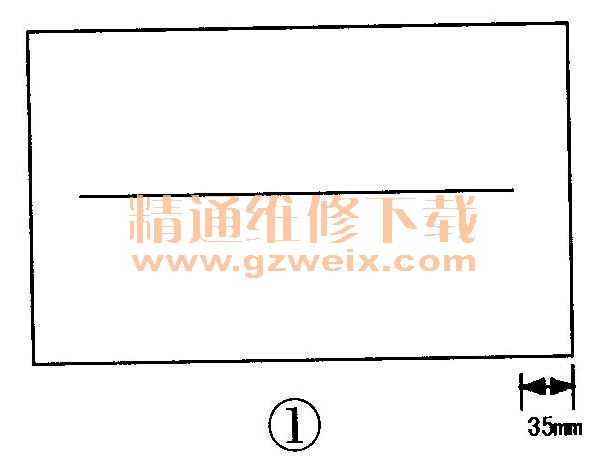

    1．刚开机一条水平蓝线（为保护荧屏将机子设置在AV蓝屏状态）。但与常见的水平亮线不同，该水平线未贯穿东西，而是与左右两边沿都相约35mm，见图1，几十秒或几分钟后光栅会徐徐拉开扩展至满屏，之后可一直正常观看，故障不再出现。这明显是场扫描方面的问题，相关电路组成框图见图2。



    一条水平亮线是CRT彩电的常见故障了，笔者就碰到过几十例，大多是场输出集成块发热虚焊（也有烧坏的，这种不会把水平亮线再拉开），少数追踪到场供电或场振荡产生电路；少数则为场偏转线圈霉断（焊通即可好）；还有为行场偏转线圈提供行偏转电流的四线排插有一根脱焊。凭经验先仔细检查电路板和元器件无明显异常后，笔者信心满满地将场输出集成块N401（单列7个脚），TV扫描处理器N402（双列16个脚）及外围元件都补焊过去，不料试机故障依旧。静下心来量电压，三块相关集成电路N201、N402 、 N401供电均正常，但单片TV信号处理电路N201输出场激励信号的24脚在光栅正常时电压为3.2V，而在一条线时为0V，显然是停振无输出。于是扩大范围，将N201的24脚及周边的其他几个脚，外围的电阻、电容、跨接线等统统补焊牢固，果然见效，故障排除，但其中机理不甚明了，望高手指点。
    说明：24脚输出场激励脉冲，与22脚外接振荡元件、23脚场反馈、25脚的场AGC控制均有关。故通过补焊24脚周围几脚元件能排除故障。对任何故障的排除，仍需了解电路中元件的作用，这是非常重要的。

    2．面板手动键控错乱，音量绿字符随时出现在屏幕下方，并自动清零。遥控正常，可将音量增大恢复，但随即音量绿字符又会自己显现，并迅即再次清零。

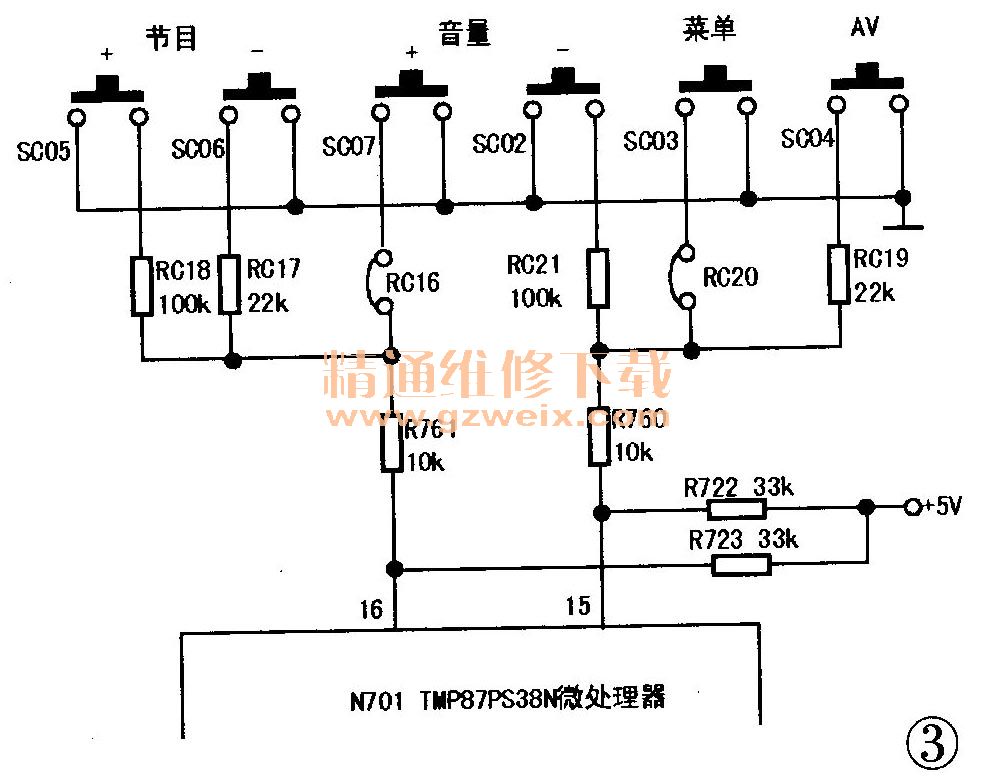

    此症十分恼人，原因却意外简单，就在不起眼的按键微动小开关上。键控电路依实物绘出见图3。这种6个按键仅用两根导线输入处理器的电路不同于以往常见的矩阵电路，它是用电阻分压输出不同的电平来实现控制不同的功能。笔者采用排除法，断开与小开关串联的小电阻逐一排查。当断开RC 19时故障消失，最后确认小开关SC04 （AV）轻微漏电，而SC02（音量－）没问题。更换SC04，故障排除。
    在检测中发现，这种小开关的内部脏污轻微漏电用MF47型万用表R×10k挡量指针会摆动，而用数字表X20M、 X200M挡测量都是无穷大。这些漏电电阻并联在常开的SC04两端下地，与小电阻RC19串联形成回路，输出电平触发微处理器误动作，引发键控失常。这种小开关在电磁炉、电蚊拍等电器中也常用，它们失效，常见故障为触点氧化不通而失灵，因漏电造成疑难杂症较少见。小开关构造简单很好修复：小心地拆开，将壳体内的触点和取出的圆形微凸弹性小铜片刮亮，用细砂纸片打磨一下，再用酒精棉签清洗干净，最后按照原样装好胶牢。

    3．伴音右声道时有时无。轻叩NC01（TA8256H、环绕立体声功放输出块）有反应，将NC01的12个脚补焊一遍，故障排除。因检修中多次翻转机芯，反复拔插喇叭线小排插XPC09造成松动，索性剪去，将喇叭线直接焊牢，以绝后患。修复后的彩电画面艳丽，声音动听。
