海信TF2510G型彩电图像右移的检修
来源:本站整理  作者:佚名  2013-12-10 10:12:30

    该机图像整体往右移2cm左右,荧屏左侧有2cm左右宽的竖直暗带。

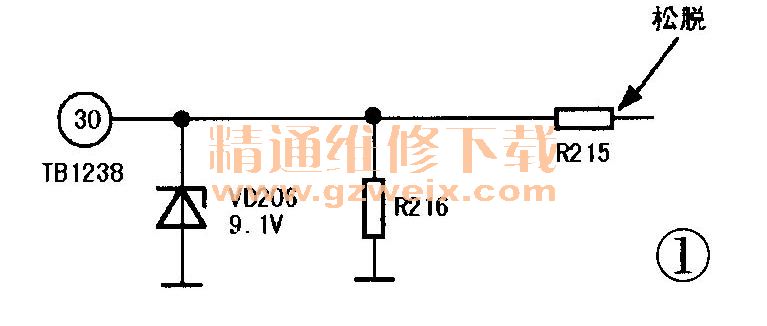

    由现象分析,估计是行AFC-2电路产生故障,由于该机是总线控制,通过I2C总线也可对行中心进行调整。但在客户家中一时也不知如何进入I2C总线的方法。查看小信号处理块的型号为TB 1238,翻看随身携带的资料得知,其30脚的功能为行回扫描脉冲输入,内部为H-AFC2,怀疑外围元件引发的故障。顺着30脚的线路走向,果然看到R215的一脚松脱,补焊,故障排除,相关电路见图1。
