一台飞利浦29PT548A/93S型高清彩电，开机指示灯无显示、无图、无声，机器发出烧焦气味。
    根据故障现象，初步判断为电源故障。打开机壳，查看保险管F1501正常，查其他元件，发现C2505鼓包，说明电容老化变质严重。对该电容放电后，用同型号器件替换后开机，问题依旧。
    图1是电视机开关电源的初级电路图。选择变压器初级电压为第一测试点，我们可以判断出整流和滤波电路以及开关电源脉冲发生电路是否正常工作。由于开关电源初级是“热”地，在测量电压时要特别注意不要接触电路板和万用表表笔，以免触电。开机，测试C2505电压为300V，表明整流滤波工作正常；开关管V7541的S极R3540电压为0V，说明开关管未正常工作。

    本机开关电源脉冲管理芯片采用MC44603P增强型高品质开关电源控制集成电路，其③脚为脉冲输出端，是开关电源振荡的信号源；⑥、⑦脚分别是过压和过流检测端，电压分别在超过2.5V和1V时芯片进入保护状态，停止输出脉冲；①脚是集成电路的电源。分析开关电源脉冲电路MC44603P的电路功能得知，①脚由两路电源供电，一路是由全桥经D6527整流C2534滤波提供启动电压；另一路是由开关变压器⑨脚整流滤波提供。①脚电压必须大于14.5V集成电路才能启动，超过15.9V芯片自动保护，停止输出脉冲。③脚为脉冲输出端，控制开关管V7541通断。所以，测试①和③脚可以判断脉冲电路是否正常。

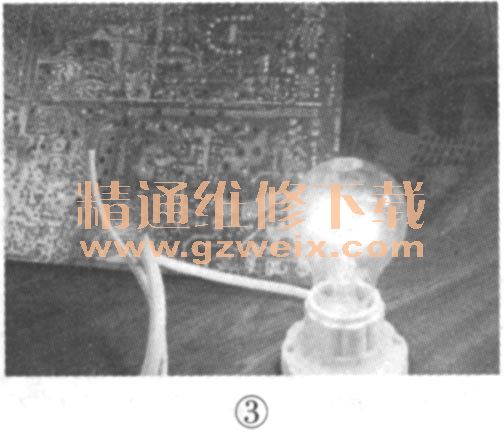

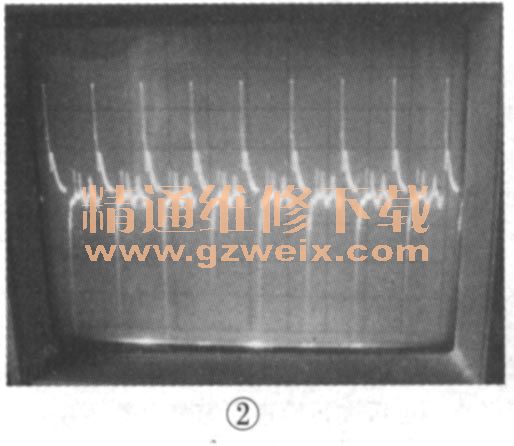

    开机，测试两个引脚电压分别为14.2V和0V，说明集成电路芯片供电正常，无脉冲输出可能是芯片本身损坏或者是进入保护状态。断开①脚供电支路、让开关管停止工作，同时再给MC44603P的①脚外加一个14.8V直流电压，用示波器测得③脚脉冲波形如图2所示，说明MC44603P完好并开始振荡。将前面断开的电路恢复，断开140V行负载电路，在电容C2569两端接一只60W灯泡负载，开机灯泡正常发光（见图3），灯泡两端电压140V非常稳定，其他各输出电压也都正常，说明开关电源工作正常，问题出在行输出电路。

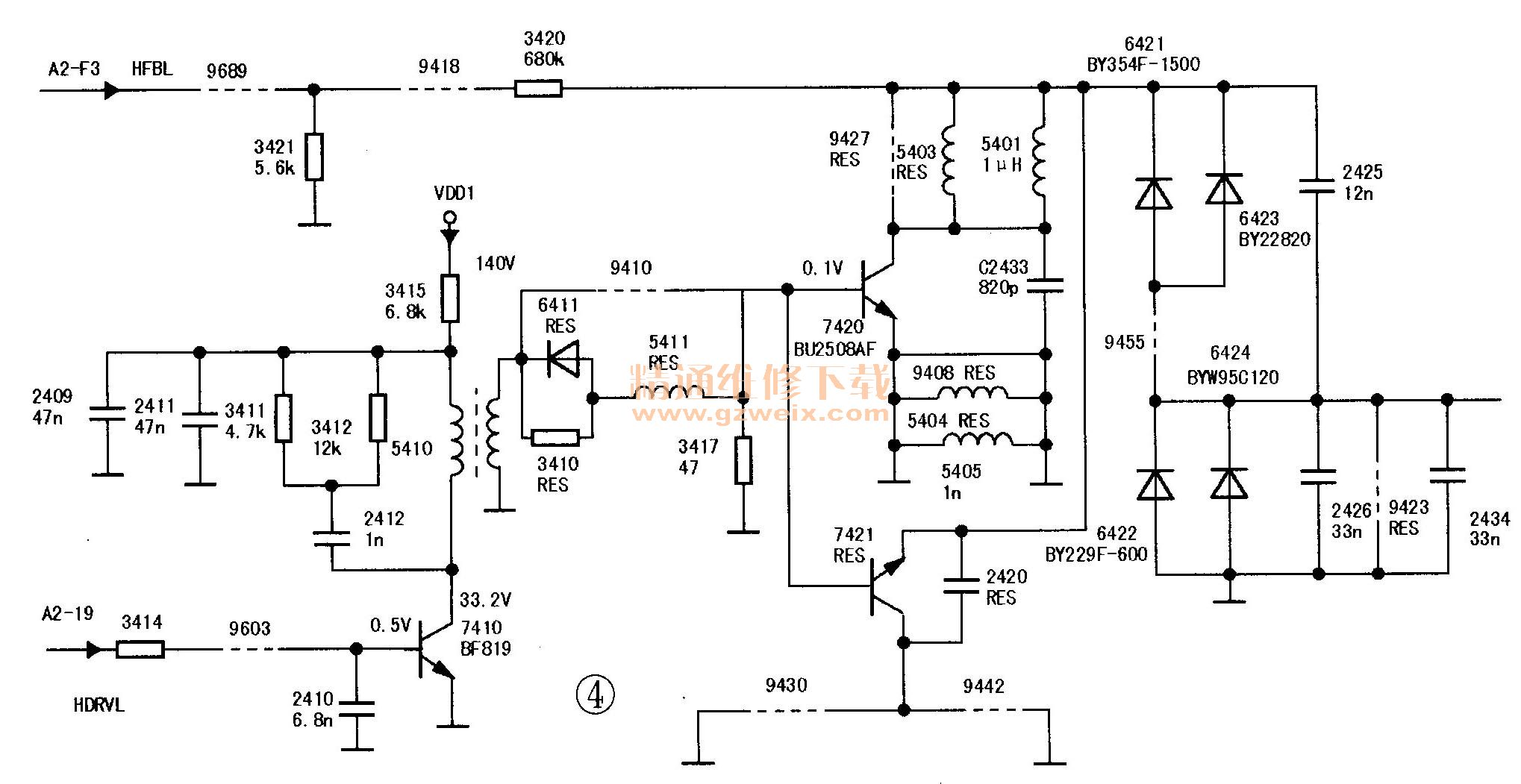

    接下来用负载检测法检查行输出电路的短路问题，如图4所示。测量行输出7420的C、e极存在短路现象；拆下测量行输出管7420，正常；拆下行输出变压器测量不存在短路现象，正常；拆下电容C2433测量，已经短路击穿，更换同型号电容后测量行输出电路正常。接通行输出电路电压后开机，电视收看正常。

    笔者由此例体会到彩电“三无”故障检查维修五个要点：一是从外观上判断电源保险和器件是否损坏；二是测量开关电源的初级直流供电电压是否正常；三是开关电源振荡脉冲是否正常；四是开关电源的负载是否短路；五是行输出振荡电路工作是否正常。根据要点结合电路具体分析排查故障，很快就能解决问题。同时，测量开关电源初级和行输出电路时要做好防护，以防触电。
    其实整机不工作故障机的检查，首先要确认故障在电源还是在负载，在观察电源保险丝完好，全桥整流滤波电路输出300V正常的情况下，整机均不工作的故障时，应先断行负载和检查开关电源次级整流二极管，以此确认故障范围。
