故障现象：通电后三无，电源灯不亮。

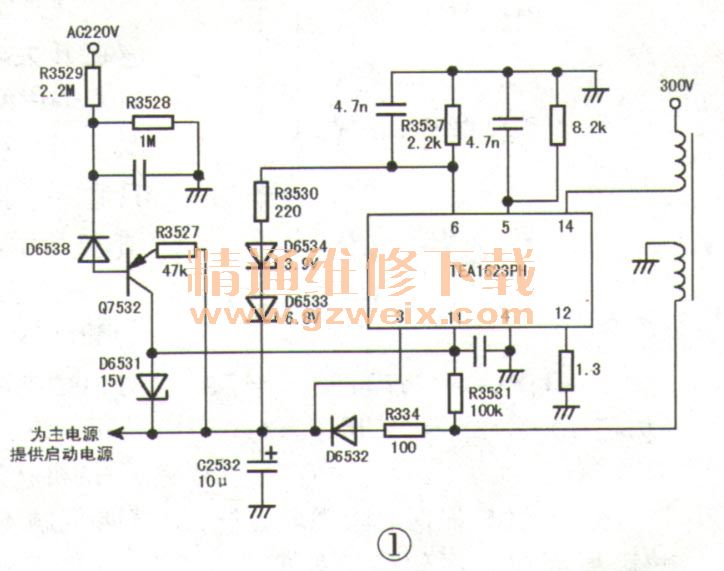

    分析检修：开盖后发现该机电源分为主、副两部分，副电源芯片为TEA1623PH，相关电路如图1所示。

    测得副电源输出电压为0V。断电后测得副电源负载无短路现象，看来该机故障原因为副电源损坏。测得TEA1623PH的③脚（VCC）电压为8V，明显偏低，导致芯片未工作。上电后，300V电压通过14脚及内部的恒流源向③脚外接电容C2532充电，当③脚电压达到9.5V时，芯片开始工作。当芯片启动后，开关变压器副绕组产生的感应电压经R3534、D6532、C2532整流滤波后，向③脚供电。
    TEA1623PH的11脚为过零点检测取样端，R3531为取样电阻。D6531为过压保护管，当VCC电压过高时，D6531击穿，11脚电压升高，在芯片内部电路的控制下输出电压降低。⑥脚为稳压取样输入端。VCC电压经D6533、D6534稳压管取样后，由R3530、R3537分压后送给⑥脚，这种方式为间接稳压取样，电路简单，不需要光耦，但稳压精度稍差。12脚为内部开关管过流检测端，当该脚电压高于0.5V时，芯片停止工作。
    该电路还设有市电电压过低保护电路，市电（实际是半波整流电压）先由R3529、R3528分压，再经D6538加到Q7532的b极，Q7532的e极经R3527接VCC。当市电正常时，Q7532的b极电位高于e极电位，Q7532截止；当市电电压过低时，Q7532导通，则芯片11脚电压升高，芯片停止工作。
    该机TEA1623PH的③脚电压偏低，一是外电路有问题使VCC升不高，二是芯片本身损坏。脱开芯片③脚，用万用表R×1k挡测得C2532两端在路电阻约为100KΩ，无明显漏电现象。根据经验，通过芯片内部高压电流源提供启动电压的电源芯片的故障率较高，于是更换TEA1623PH后试机，一直正常。以为故障已排除，谁知第二天仍不开机，芯片的VCC电压仍是8V。
    因芯片内部恒流源提供的电流较小，如果某元件或线路板有隐性漏电现象，则VCC电压会降低。用吹风机加热副电源部分，又可开机。关机并等线路完全冷却后，用电烙铁加热和VCC相连的每一个元件，加热一个元件开一次机，并且加热时用烙铁头接触元件本体，不加热其引脚，以免热量传到相邻元件引起误判。当加热到贴片二极管D6533时，能正常开机。拆下D6533测量，完全正常。怀疑线路板上的粘胶漏电，因为粘胶下面有一根地线铜箔。处理干净粘胶并装上D6533，反复开／关机一切正常，至此故障排除。
    该机故障原因应是粘胶漏电拉低VCC启动电压。D6533位置就在芯片③脚旁边，前面焊开芯片③脚以及换芯片时，D6533下面的粘胶被加热，致使漏电现象暂时消失，从而能开机。当电源启动成功后，辅助电源能提供较大的电流，粘胶的漏电对其影响不大，所以更换芯片启动后就能一直正常工作。

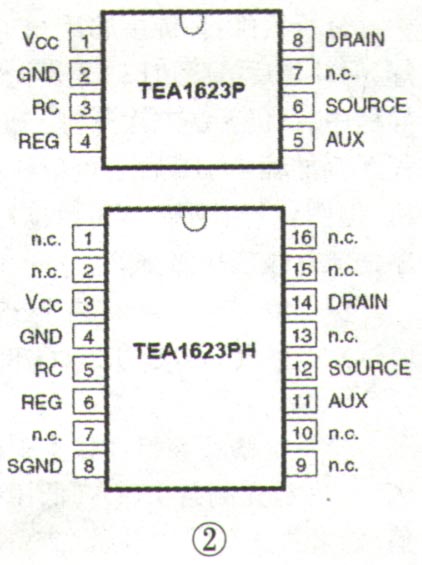

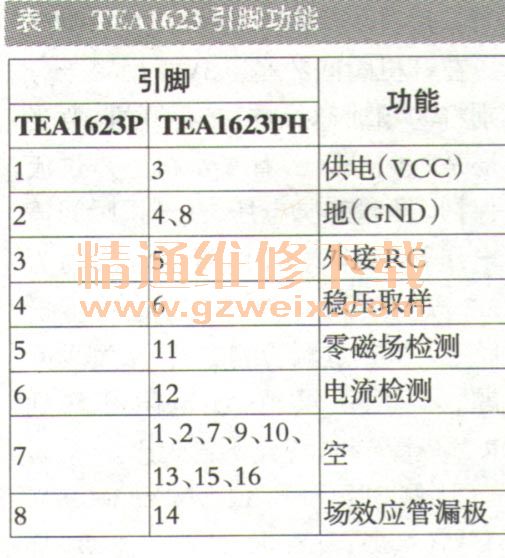

  另外，TEA1623有两种封装方式：TEA1623P采用8脚封装，TEA1623PH采用16脚封装，如图2所示，其引脚功能见表1。
