乐华LED32C370液晶电视三无故障检修
来源:家电维修  作者:佚名  2016-11-21 08:54:02

    故障现象:雷击后三无。

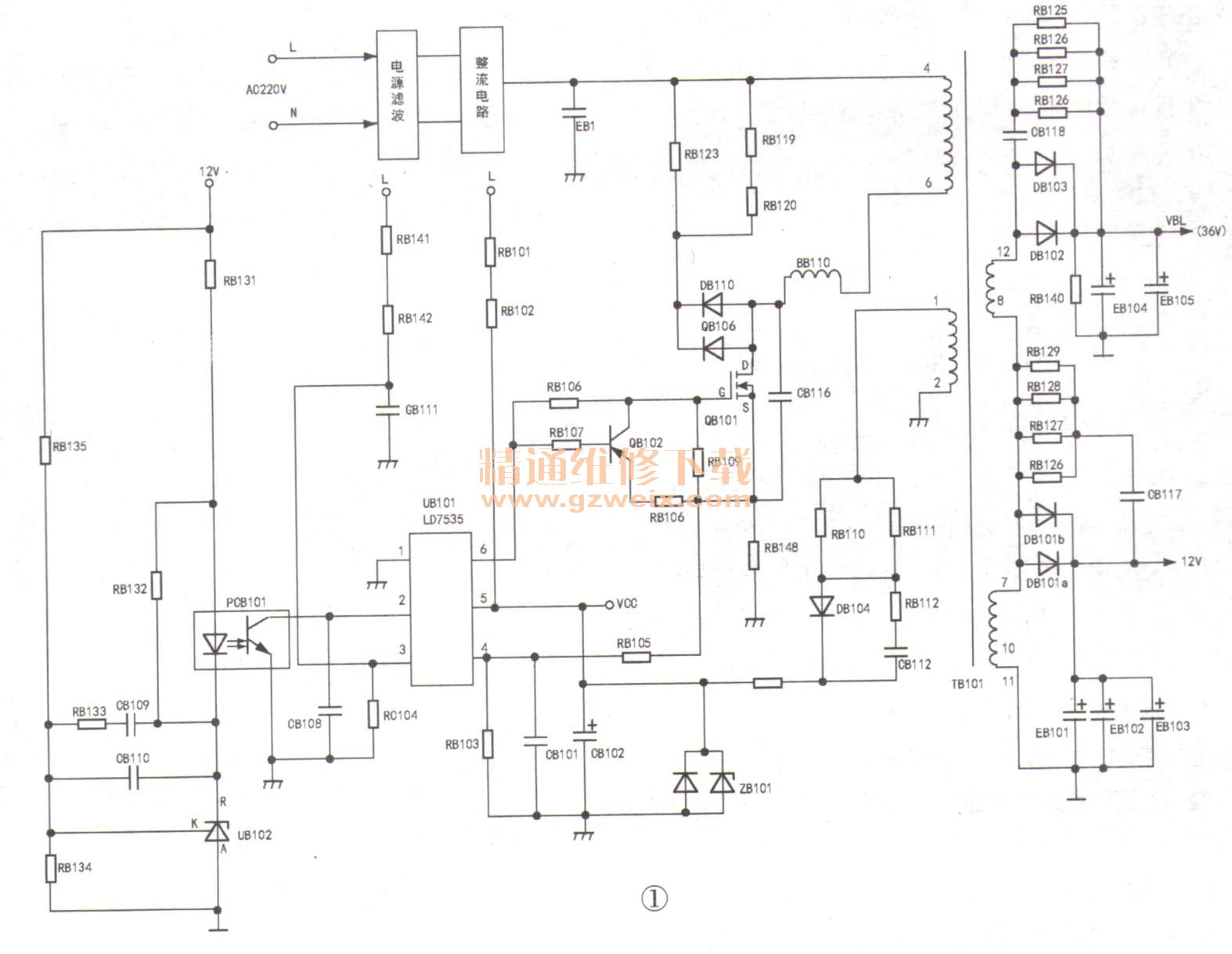

源、电路、主板和背光驱动电路合做在一块板上。检查保险没断,但没有12V和VBL电压输出,判断开关电源电路有问题。相关电路如图1所示。

    整流后的300V电压,一路经变压器TB101初级④~⑥绕组加至开关管QB 101的D极,另一路经RB 101、RB 102、CB 102给UB101(LD7535)的⑤脚供电,UB101启动工作,⑥脚输出脉宽调制信号加到QB101的G极,QB101导通。TB101的①~②乐华i1:ns2c37u液晶电视、amIdow羌故障检修绕组输出的电压经RB110、RB111降压、DB 104整流、CB 102滤波、ZB101稳压后,给UB101的⑤脚提供一个稳定的供电电压,即电路正常工作后,UB101工作电压不再由启动电路提供,而是由TB101的①~②绕组提供。
    当UB101获得正常工作电压后,UB101的⑥脚输出值为高电平100Hz~500KHz的PWM信号,当其为高电平时,QB101导通,TB 101初级储存能量;其为低电平时,QB101截止,TB101释放能量,于是在TB101的次级绕组中产生感应电压。
    TB101次级⑧~12绕组产生的感应电压,经DB 102、DB 103整流和EB104、EB105滤波后,输出36V直流电压VBL ;TB 101的次级⑦~11绕组产生的感应电压,经DB101a、DB101b整流和EB 101-EB 103滤波后,输出12V直流电压。
    稳压控制电路由R13132~RB135、UB102与光祸PCB101等组成,采样电压加至UB102的R端,如果输出的12V电压升高,UB 102的R端电位升高,则LJB 102的K端电压下降,流过发光二极管的电流增大,即发光二极管亮度增强,PCB101内部三极管导通程度加深,UB101的②脚电位变低,UB 101⑥脚输出的PWM占空比变低,则输出电压降低,从而达到稳压的目的。当输出的12V电压降低时,其稳压控制过程与上述相反。
    加电检查,整流桥输出电压为320V左右,正常。测量UB101各脚电压,除⑥脚有6V电压外,其他脚电压都是0V。断电后测量QB102、QB101、ZB101及-DB104均正常,判断UB101损坏。查LD7535资料,发现该芯片有⑥脚和⑧脚两脚封装形式,其引脚功能见表1。

    由于笔者所在地的电子市场买不到⑥脚封装的LD7535,决定用其他型号IC代替。查资料得知能代替LD7535的集成块有LD7531、LD7526、CR6848、CR6850、CR6853、OB2263、OB2262、SG6848、GR8836等。购到SG6848ZI(引脚功能与DIP-8封装的LD7535相同),用漆包线按表1所示对应关系连线,最后将集成块移到板上空白处,脚朝上,底面用胶粘到电路板上。
    焊接好后开机,开关电源输出的12V、36V电压正常,断电后在未对大电容放电的情况下,焊接QB101,导致QB 101、QB 102、UB 101、R8106~R8108及场效应管PCB101全部烧坏。将上述损坏件全部换新后(QB 102用A1013代替,R106、685Ω;RB 107、100Ω;RB 108、620Ω),上电后测得12V电压为5V、VBL电压为16V。调整R.B 134与R135的阻值,始终调不到正常值。这时想起有资料介绍T431有两种,区别在后缀续号。现用的是T431Z1,换上T431A后12V电压为16V,此时还没来得及测量另一组电压,发现12V滤波电容冒烟,立即关机,为防止电压高烧坏后面负载,断开后面负载,用两只60W/36V灯泡做假负载,单独修电源。将发光二极管偏置电阻RB 132调整为20kΩ后,输出电压正常。微型元件已损坏,由于购不到此元件,加之此元件的输出电压不受控,开始用LM7805代替(加散热片)、5V电压正常,指示灯也亮,但散热片发热厉害,且5V电压慢慢降低,后用LM2576代替,并加散热片,有了正常的5V电压。

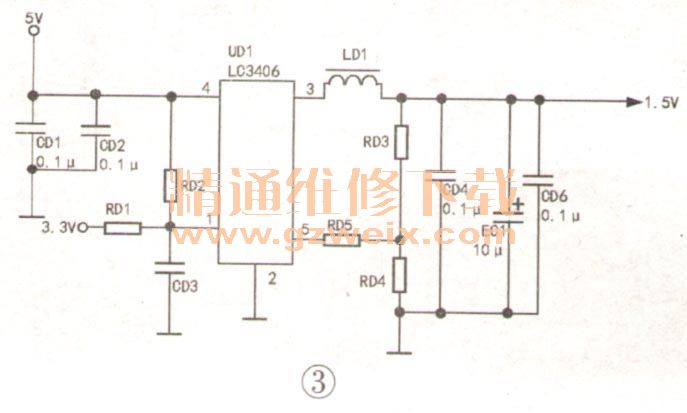

    加装的LM2576稳压电路如图2所示,接好线后将该电路小板用胶固定在主板空白处,上电试机,5V电压正常,黑屏。进一步检查,发现UDI(LC3406)无1.5V电压输出,判断此集成块坏,电路如图3所示。



    LC3406内置双MOSFET管,输入电压为2.6V~7V,开关频率1.5MHz,输出电流1A,效率达到95%,具有PWM自动调整功能,各脚功能如下:
    ①脚:ON/OFF控制端,高电平启动,低电平时无电压输出;③脚:电压输出端;④脚:电压输入端;⑤脚:反馈电压输入(FB)端,输出电压经取样分压电路后送到此脚,IC据此调节输出电压的高低。
    由于UD 1输出电压受控,又是微型元件,本地市场买不到,只好邮购同型号IC更换后,故障排除。
    提示:1.在电压交换电路中,对于非受控IC可找同类型集成块代替;若是受控电压变换IC,须用原型号代换。2.检修开关电源时,若断电后需对元件进行测量或焊接操作,在操作前一定刻寻大电容储存的电荷放掉,否则易造成元件损坏。
