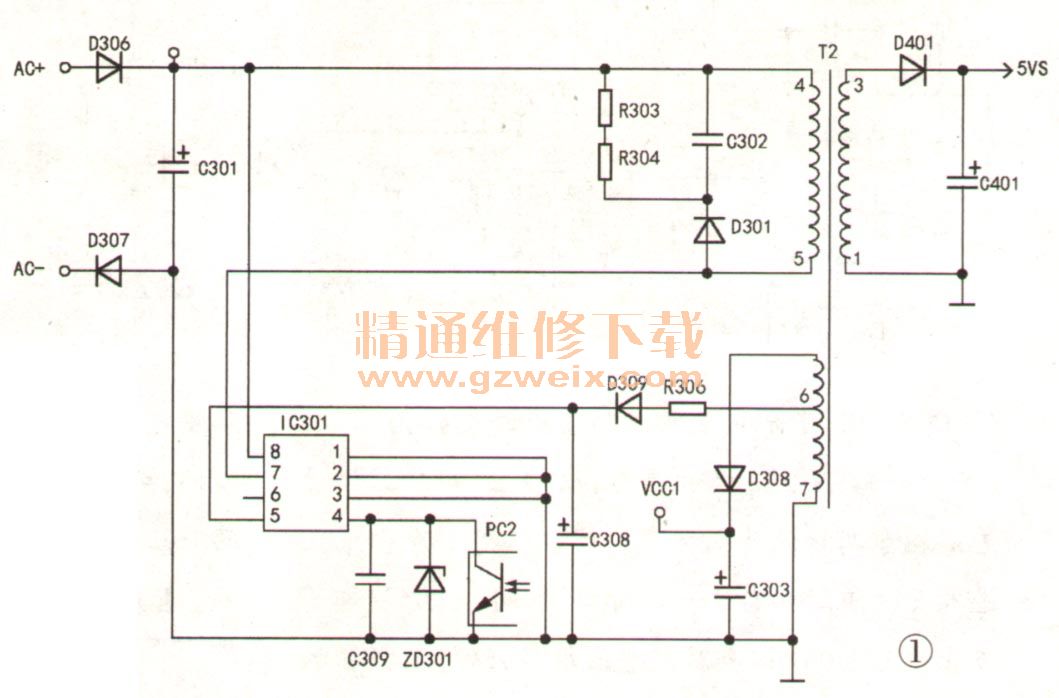

该机电源板型号为PSM210-417。初步检测，保险熔断，5VS待机电源块IC301（FSD210）炸裂，PFC开关管Q102（20N60）击穿，PFC控制芯片IC101（L6562D）⑦脚对地短路，PFCVCC电路中的Q307及ZD 104（16V）短路。将上述损坏件全部换新后，单独检测电源板（5VS空载），上电后5VS电压在4.5V～4.75V之间波动。检查待机电源电路，如图1所示R306（47Ω）开路，将其换新后开机，5VS电压为5.01V。用一只100Ω电阻将PS-ON端接5VS、12V、24V正常。恢复电路开机图、声都正常，但几分钟后保险管再次熔断，PFC开关管击穿。再次检查，发现D306（UF4007）击穿。将损坏件全部换新后上电，输出电压正常，PFC电压为381V。长时间试机，一切正常。
