海尔L3773型液晶电视背光一亮即灭故障检修
来源:家电维修  作者:佚名  2017-12-16 16:09:58

    一台海尔L37F3型液晶电视,开机后背光亮一下后熄灭。

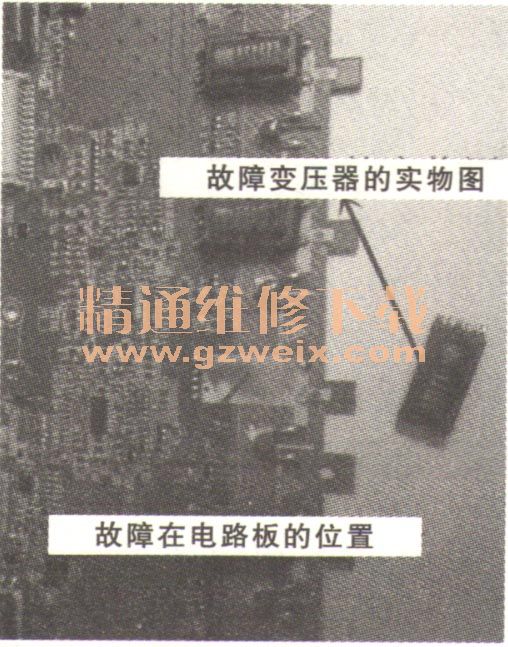

    开机后测得电源板输出电压及主板输出的控制信号均正常,判断高压板(型号:4H+V2988.051 /B)或灯管异常。目测高压板,发现位号为Q107的MOs管焊盘发黄,以为损坏,但用万用表检测,却正常。接下来用万用表测得高压变压器的各高压绕组阻值如下:T 1,1131Ω;T2、1127Ω;T3、1106Ω;T4、1118Ω;T5、1108Ω;T6,∞;T7,1111Ω;T8、1116Ω;T9、1106Ω;T10、1111Ω。显然,T6开路损坏。此变压器的型号为6505PBBFJ04(HF)-03,如图1所示。

    找一新的同型号变压器对好脚位焊好,装机试验,上电开机屏亮,插上信源图声俱佳,故障排除。
