一台海尔LB32K1型（6M69机芯）液晶电视，无规律自动关机，长则半小时，短则几分钟。
    上电测得待机电源输出稳定的4.97V电压，二次开机后，机芯板上的PW-ON信号电压为2.4V、电源板上的12V、24V、PFC390V电压都正常。自动关机时，PW-ON信号为0V，判断故障在机芯板上。为了准确判定故障，决定先检测电源板。当断开机芯板的连线后，发现待机5V电压在3.5V～4.5V之间变化，说明故障在待机电源电路中。

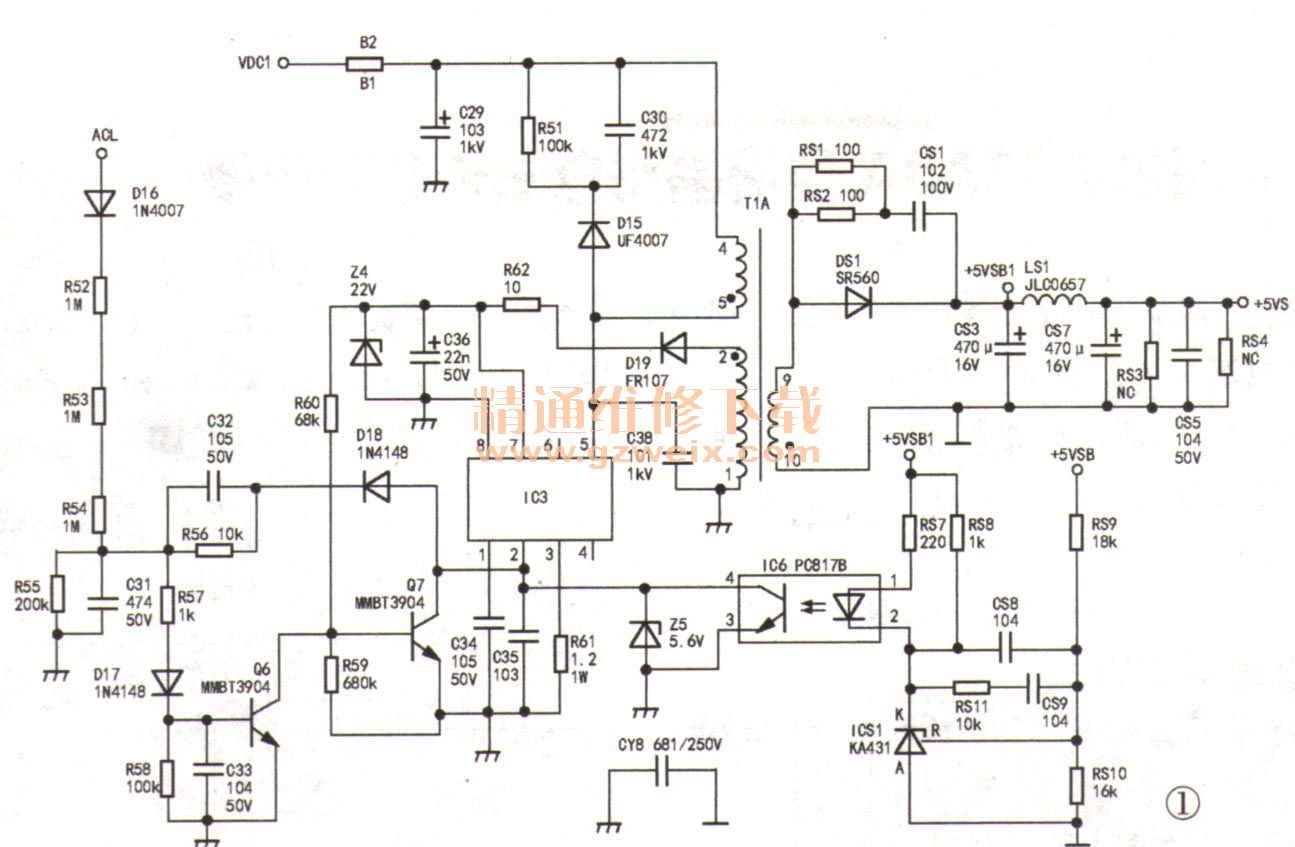

    待机电源电路如图1所示，T1A的次级绕组感应电压经DS1整流输出待机5V。初级还有两组线圈：一组通过D19整流、C36滤波后输出10V电压为IC3的⑦脚供电；另外一组通过D12整流、C27滤波得到约30V直流电压，经过开／待机控制后，送到由Q5、Z2等元件组成的15V稳压电路，为PFC芯片IC1（FAN7530）供电，如图2所示。15V经由Q4、Z3组成的12V稳压电路为主电源IC2（L6599）供电。



    在图1中，IC6（PC817）和ICS1（KA431）等元件组成稳压电路。当5V电压升高时，RS10两端电压（即ICs1的R极电压）升高，ICS1的K极电压降低，流过IC6初级的电流增大，其③、④脚等效电阻减小，IC3的②脚电压降低，经内部电路检测处理后，PWM脉宽变窄，MOs管导通时间变短，T1蓄能变小，输出电压降低。当5V电压降低时，其稳压过程与上述相反。
    接上机芯板后，5V是稳定的，这时测IC6、ICS1各脚电压均正常；脱开负载，测试T1A初级电压，发现D19负极电压在8V～14V之间变化，D12输出的电压稳定在35V。首先检测D19，发现本机用的是1N4007型工频二极管，而图纸上标注的是快恢复二极管FR107。换上FR207后试机，此路电压稳定在10V、5V待机电压也为稳定的4.98V。连接机芯板试机，故障排除。
提示：显然，本例故障是因为在开关频率较高的部位，D19使用了常用来做工频整流的1 N4007二极管，另外一路D12使用的是UF4007，这两只二极管的差别在于两者的反向恢复时间（从外加反向电压到进入反向阻断状态这一段时间）不同。作为快恢复二极管的UF4007这个时间要短很多，这样二极管的工作频率上限也可以更高。快恢复二极管一般用于开关电源整流，而普通整流二极管一般用于日常工频电源的整流。使用的话，UF4007可以代替1N4007用于普通整流电路，而1N4007不能替代UF4007用于开关电路，如果坚持用，则会出现短时间正常，长时间使用出现损坏或参数变化的问题。
    至于二极管的代换使用，现在的快恢复、超快恢复二极管型号非常多，电流、耐压可以参考器件手册，唯一一点要谨记，工频整流的，比如电视机的300V整流，桥式也好，半波也好，1N系列的二极管只能工作在频率不高的地方，而开关电源电路，本身工作频率比较高，一般都在100kHz甚至更高，如果错误地使用工频二极管，其结果会出现电路工作异常，或者是不稳定的问题，比如本机。
