根据现象判断问题出在枕校调制或行输出电路。

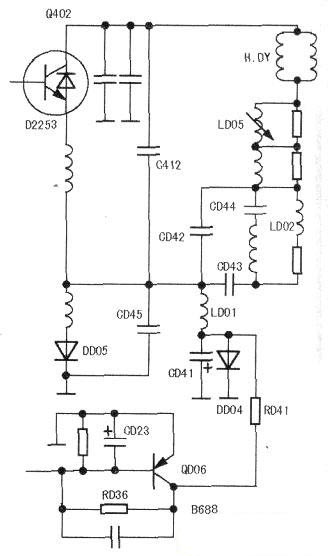

　　首先调整枕校调制电路中的WD01、WD02、WD03，屏幕上均无反应，说明非可调元件故障，将其恢复（相关电路如下图所示）。测枕校电容CD45对地电压为-0.4V，正常应为-30V左右。

　　是何原因导致该电压异常呢？由图2可以看出，枕校电容CD45与扼流圈LD01、S校正电容CD43、CD42及H.DY成串联电路，故CD45两端电压的大小与S校正电容、LD01及QD06导通程度有关。检查CD43、RD41、QD06均正常；将其换新也无效。观察铜箔无断裂，元件引脚无脱焊，只是扼流圈LD01引脚在印制板上有发黄焦化现象，但并未脱焊，测其也未开路。翻过线路板，发现LD01外包护皮已开裂脱落，露出的绕线呈黑边，怀疑其性能不良。将其拆下，观其型号为3197D，图标为TLN3109D。从一废弃电路板上拆下一只上机（注意：该元件有极性，要按照极性正确接入电路），加电，出现正常光栅，说明故障元件确系LD01。此时，测QD06的c极电压为-32V。

　　在枕校电路中，扼流圈LD01的作用是将枕校调制电路输出的场频抛物波耦合到行输出电路中，同时阻断行输出电路中的行频脉冲电压，即通“场”阻“行”。正常工作时，场频抛物波电压经RD41通过DD05调制后与行脉冲叠加。当LD01烧焦老化致匝间短路后，其相当于一只功率电阻甚至一根导线，会使行逆程脉冲经CD45、LD01积分的电压将下降。LD01正常时因它在电路中的参与，LD01上端的负行脉冲经LC电路积分后呈现为负电压的平均值，故在QD06的c极可以测出负电压（实际上是随基极EW信号幅度变化的脉冲信号）。故LD01变质最终使CD45两端的场频抛物波调制电压，又被行频脉冲电压叠加，致使CD45对地电压上升，使HDY产生的锯齿波扫描电流偏小，即行幅不足。同时，因CD45对地电压上升，使枕校管QD06截止，即出现枕形失真。
