检修TCL王牌MS89机芯液晶彩色电视无图像
来源:本站整理  作者:佚名  2012-11-15 09:26:07

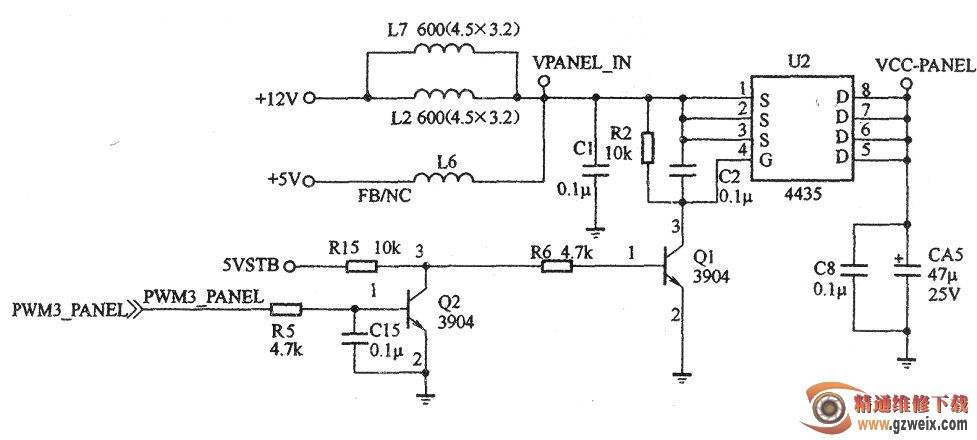

 接上此机电源测量各个稳压IC的输出电压,均正常。用示波器测量主程序IC(U13),有正常的开机振荡波形。用示波器测量数据线排插CON6,有显示图像的波形,但没有屏供电(12V)。用万用表测量屏供电IC(U2),有输入电压(12V),但无输出电压。U2的④脚为控制端,④脚受Ql控制。测量④脚为12V高电压,分析为Ql没工作。用电阻档测量Q1及外围元器件,发现Ql的基极限流电阻开路。将其更换后,故障排除。相关电路图见下图所示。
