厦华LC37R26型液晶彩电通电开机后,VGA状态下无图像
来源:本站整理  作者:佚名  2013-03-01 06:45:23



    分析检修:电视机在输入其他信号时图像正常,说明信号处理电路中的变频处理电路和LVDS上屏信号形成电路工作正常,造成输入VGA信号无图像的原因在VGA信号的输入电路上。经验告诉我们,在VGA信号的RGB信号中,不可能三路基色信号同时出故障,若一路出故障,则只会出现输入VGA信号时彩色不正常的故障现象。因此,检查输入VGA信号无图像故障时,不必对VGA信号输入通道中的RGB基色信号通道进行检查,检查重点放在VGA的同步信号输入电路中。该机的VGA同步信号是送往N24集成块的,其中①、⑤脚为同步信号输入,④、⑧脚为同步信号输出。查①、⑤脚同步信号输入正常,④、⑧脚无同步信号输出(可用三用表直接进行测量,有信号时,表的数字会变化)。由此判定N24损坏,更换N24后,故障排除。

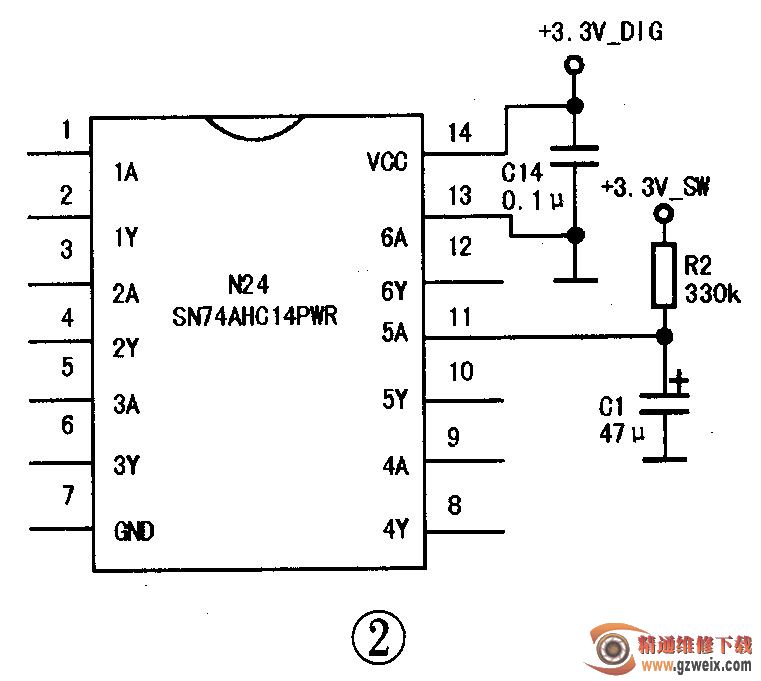

    实际检修中,因N24损坏而引起此类故障较常见。N24及其外围部分元器件电路示意图如图2所示。
