TCL L43E5000E液晶电视,开机白屏,声音正常
来源:家电维修  作者:佚名  2016-09-22 13:03:25

   分析检修:白屏有声音,说明故障点应该在逻辑板或屏体本身。测量后发现逻辑板上已有主板送过来的12V工作电压,但经RT9979转换成多组供应逻辑板和屏体的供电电压却为0V,这说明RT9979没有工作。

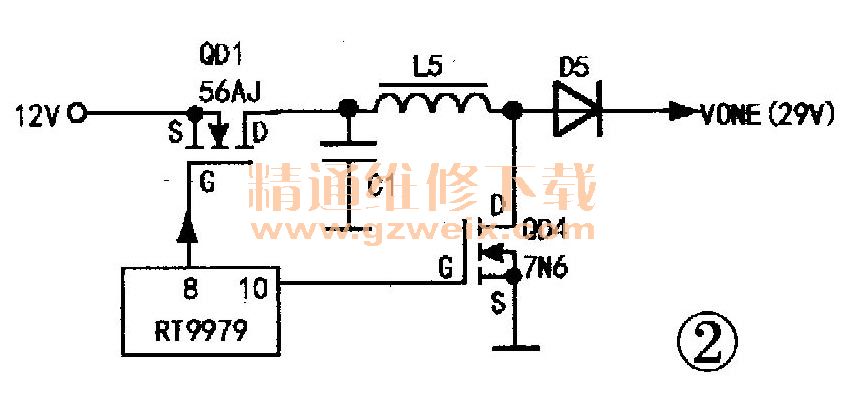

    因没有任何资料,所以只能根据维修经验摸索着进行检查。一般体积较大的贴片电容是电源滤波电容,如果有短路,DC-DC芯片是不会工作的。通过检测,发现一只标识为C1的电容两端阻值仅1Ω(指针表Rx1档),按实物画出和C1有联系的电路如图2所示。

    QD 1是12V电源控制管,控制信号由RT9979的⑧脚输出,QD4是升压开关管,和L5配合产生高电压,经D5整流、C29和C41滤波后输出标识为VONE电压(应该是屏体场效应管的开启电压)。测VONE对地没有短路,但QD4的D、S极击穿。QD4是一个微型贴片元件,上面标有“7N6”字样。根据工作原理判断这应该是一只N沟道的场效应管。从旧板上拆下一只型号是RKS07的场效应管(耐压有65V),焊上后用外接12V电源供电,DC-DC电路输出的VCC (1.2V) 、VCC (3.3V) 、 HVDD(8V)、AVDD(16V)、VONE(29V)以及VOFFE(-7V)全部正常,上机后先不连接屏体的排线,将主板到逻辑板的排线插好开机,再测上述各组电压均正常,插好屏体的两根排线后再开机,只听见轻微的“吱”声,测QD4又击穿了。上网交流,有同行说:这是三星LTA430HN01液晶屏的通病,该屏有左右两块矩阵信号处理板,其中一块有问题。重新修复逻辑板后,只插屏体左边的一根排线开机,左半部分图像完全正常;只插右边一根排线开机,QD4又烧坏了。测两块矩阵板上的各个电容对地阻慎,并没有明显差别。此种故障到底是内屏的问题还是电路板的问题不得而知,望维修过该类故障的高手解惑。
