该机在收看时，突然图像消失，并发出“叽叽”的叫声，屏幕上只剩下中部有一条暗淡的5cm～6cm宽的杂乱竖带蓝光栅，上下不满幅且有横线干扰。

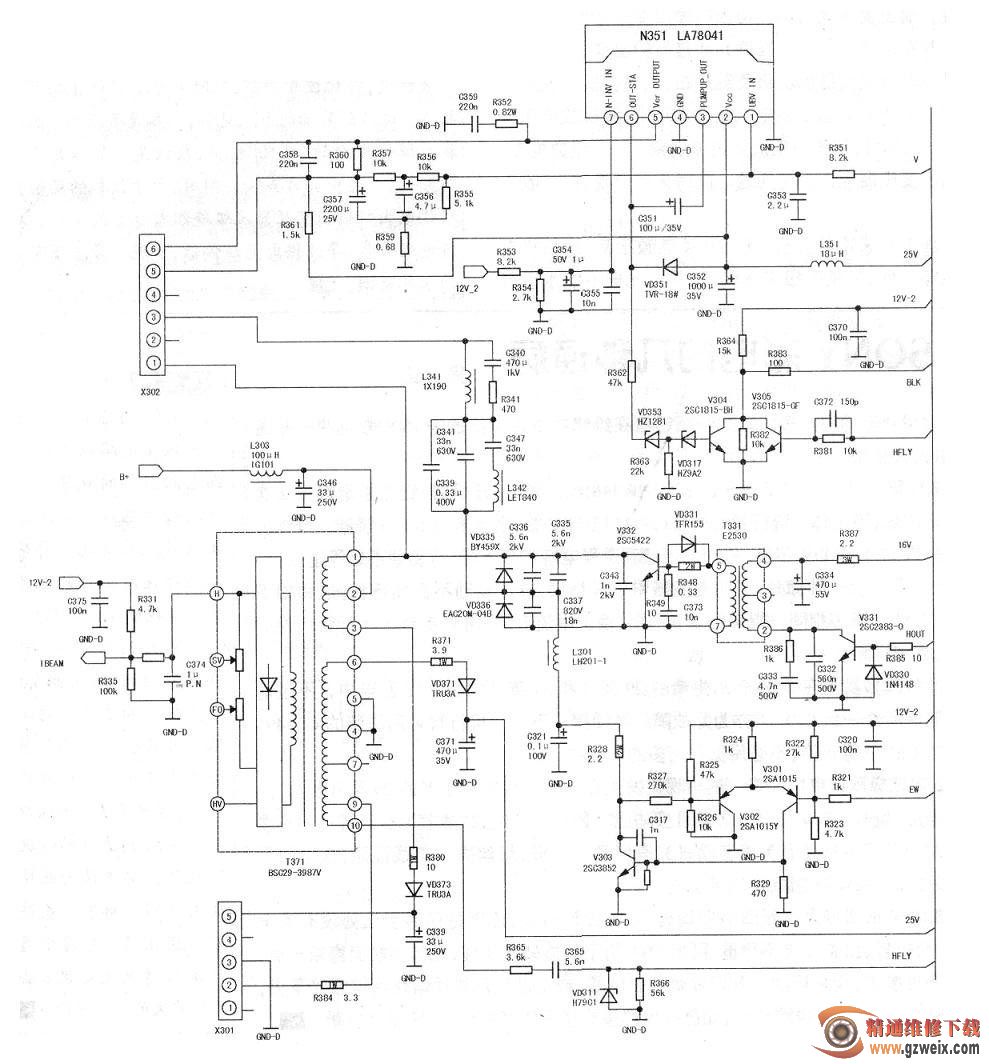

　　首先观察故障现象，当出现垂直窄带光栅时，赶紧关机，判断故障部位在行输出电路，从故障现象看，其现象有点类似行偏转回路出现开路故障，此类故障如果长时间试机，可能会导致行管损坏。从开机时没有听到高压建立的“唰”的一声，判断阳极高压较低，这正和行偏转回路开路相一致。拆机，首先对整机进行全面仔细的体检，排除虚焊、脱焊、接触不良以及变形变色明显损坏的元件。重点检查行输出电路，发现行偏转线圈插座的引脚明显出现裂纹脱焊现象，自认为判断正确，正是由于行偏转线圈开路造成无行偏转电流，光栅不能水平展开，同时行逆程脉冲幅度下降，阳极高压降低。满以为补焊后即可排除故障，不料补焊后开机，故障依旧。

　　为确定故障范围，在短暂开机时测量开关电源输出的+B145V电压及其他各组电压，正常稳定，说明开关电源正常。关机，用万用表电阻R×lk挡在路测量行输出电路的主要元件，发现枕校管V303(2SC3852)的c-e极间正反向只有lkΩ，显然异常。拆下枕校管V303测量仍是如此，说明此管已经击穿损坏。接着测量枕校电容C321（10μF/100V）和限流电阻R328(2.2Ω)正常。代换V303后试机，故障依旧。测量行偏转线圈的直流电阻为2Ω左右，正常，测量其他元件未见异常，维修陷入困境。

　　怀疑行输出变压器损坏，但因行输出变压器价格较高，必须判断准确才行。为准确判断是行输出变压器损坏，还是行输出变压器的次级负载短路，测量行输出变压器⑥脚输出25V场输出供电电压基本正常；测视放电压只有175V，偏低；测量行电流无过流现象。从测量数据看，行输出变压器应该没有问题。

　　静下心来冷静分析，既然开关电源正常，行扫描电路能够工作，只是阳极高压偏低，并且光栅不能水平展开，说明故障还是行偏转电流形成电路存在开路故障。

　　除行偏转线圈外，只剩下行线性校正电感和行S校正电容。用万用表电阻挡在路测量行线性电感L341正常；拆下行S校正电容C339（图标0.33μF，实装为0.24μF）观察，发现其底部表皮有一块发黑，用万用表R×l0k挡测量，无充放电现象，正常情况下应有微小的摆动，判断C339失容开路。用同型号电容更换C339后试机，故障排除。
