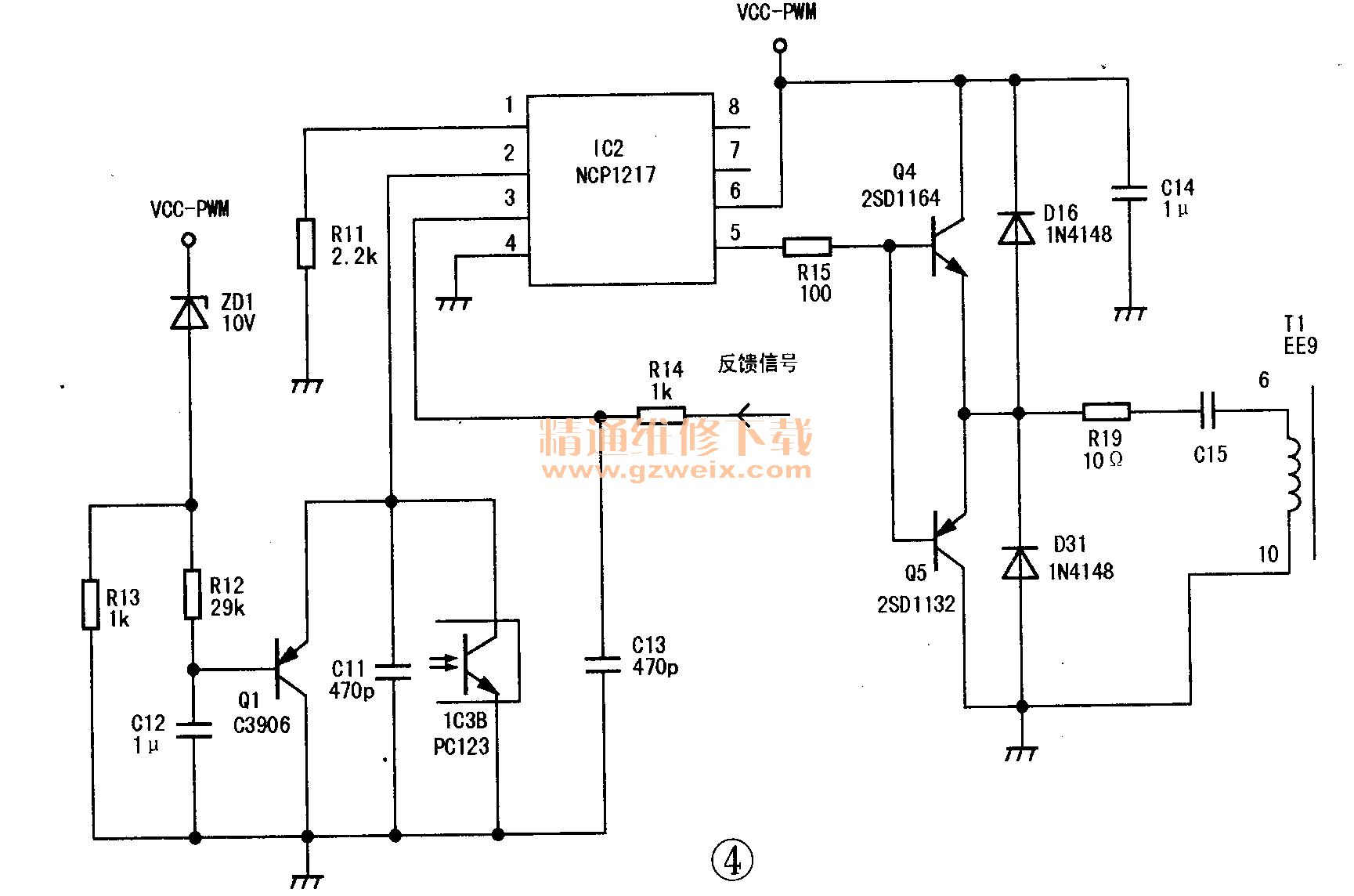

分析检修：开机，测5V正常，12V和24V空载正常，带负载后12V在11V左右波动，24V在21V左右波动。因为带负载后，输出电压波动，所以首先测试PFC电路的输出电压，实测PFC电路输出的400V电压正常，因此可以排除PFC电路的问题，将问题锁定在PWM电路。测24V和12V稳压取样电路的2.4V基准电压也波动，检测稳压取样电路的元器件没有发现明显的异常。检测IC2的各个引脚电压，也没有发现明显差异。于是，将检测重点放在IC2上，测试ZD1,R12,Rl3,C11正常，测试中发现Q1的电压不稳偏低，处于极间半短路状态，同时发现C12老化干涸失效。将Q1,C12更换，机器故障排除。相关电路如图4所示。
