一台TCL 2913A型彩电，开机出现一条水平亮线，伴音正常。打开后盖，检测场偏转线圈阻值正常，检查行场偏转线圈插座，连接良好，底座没有开焊现象。

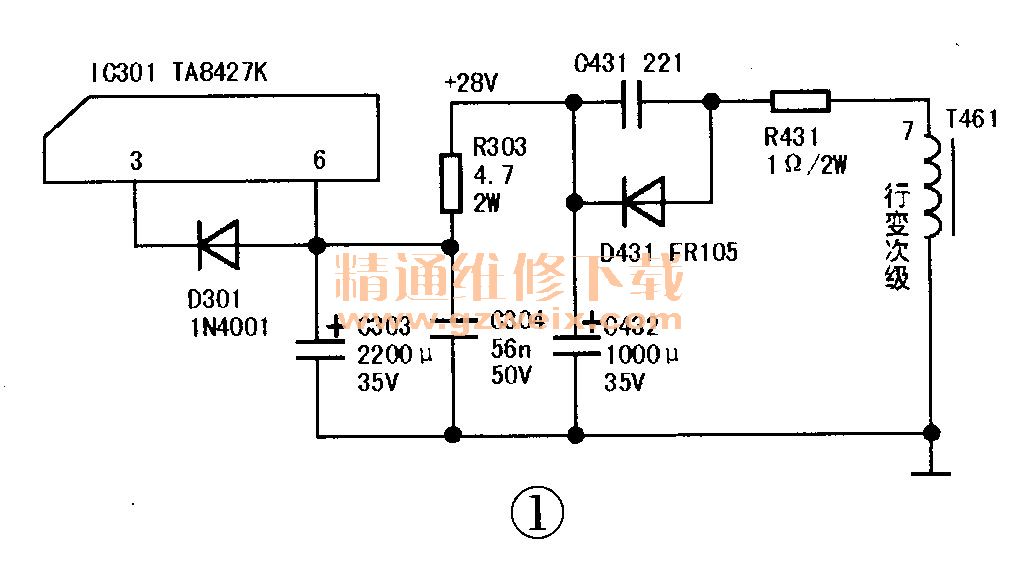

    开机，检测场输出集成块IC301(TA8427K)⑥脚电压为0V，看来场块供电电路有故障。从IC301⑥脚往供电处依次检测，检测C432正端无直流电压，检查D431正端也无交流电压，检测行变T461⑦脚有交流电压输出。关机，检查R431已断路。依检修规则，在更换故障元件之前需先找到故障原因。用万用表R X 100Ω挡在路测量D431正极对地电阻（在R431开路的情况下），发现电容有充放电现象（表针偏转又返回），没有短路故障。既然如此，那么R431为什么会断路呢？查看R431为“1Ω/2W”保险电阻，也许是电阻老化引起的正常熔断？找一只“1Ω/2W”的保险电阻换上试机，开机瞬间只听“吱”的一声，R431冒烟，赶紧关机，测量R431已烧毁（断路）。奇怪了，难道是“1Ω/2W”功率不够？根据计算，“1Ω/2W”电阻可正常承受1.4A电流，再说其功率小也不能被瞬间烧毁，除非负载有严重短路故障。

    测量C432正端对地正反向阻值，发现电容有充放电现象，没有短路现象，怀疑IC301或其外围元件性能不良。逐一把IC301⑥脚供电电阻R303断开，换新C432 , R431后试机，结果R431又被瞬间烧毁。真是太奇怪了！现在只有D431, C431可检查，用电阻挡检测此两个元件，发现D431已击穿短路。换新D431, R431，恢复R303，开机，光栅正常，故障排除。

    事后分析，由于D431短路，行变⑦脚提供的交变电压直接加在C432上，由于电容的“通交”特性，使电源形成交流短路，继而烧毁R431。
