一台TCL L40E9SFR型液晶彩电出现有声无像故障，上门检修时发现电源指示灯不亮，除此之外，所有操作均正常。

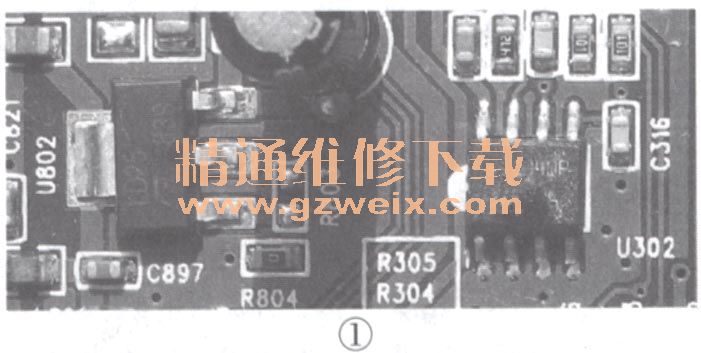

    首先查电源，测电源板接插件P4,P5处＋5VSB,12V,24V各路电压均正常，在准备检查数字板各路电压时，突然发现板上的三端稳压块U802 （LD25）、存储块U302 （24C04WP）塑封表皮鼓包（见图1），以为数字板损坏，于是毫不犹豫地取下数字板带回家细查。U802,U302型号因鼓包不清晰，为了看清其型号，用酒精擦洗后一看，结果竟发现两个集成块外表很完整，并未鼓包。差点被U802 , U302鼓包假象所迷惑。再次登门，复原后测数字板上所有三端稳压块U601 （LD50; 5V ）,U802（LD25：2.5V）、U801（LD33：3.3V）、U800（3.3V）及U302⑧脚供电电压（3.3VSTB）均正常。

    先查电源指示灯不亮故障，发现为接插件P3处的两个蓝色发光二极管开路。此发光二极管与透明导光塑料压制成一体，无法更换，只好在原发光二极管位置处各并联一只发光二极管，至此指示灯不亮故障解决。

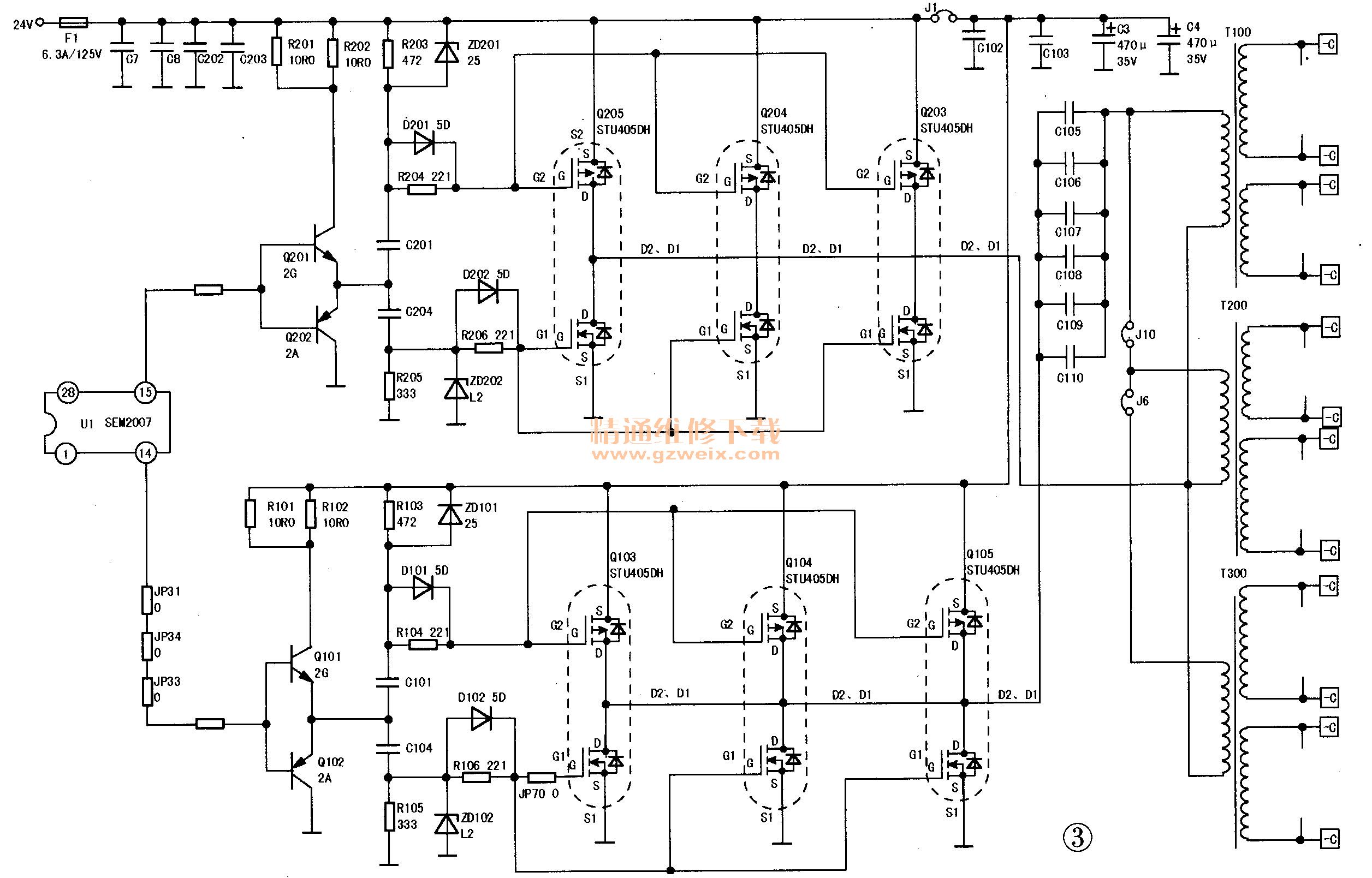

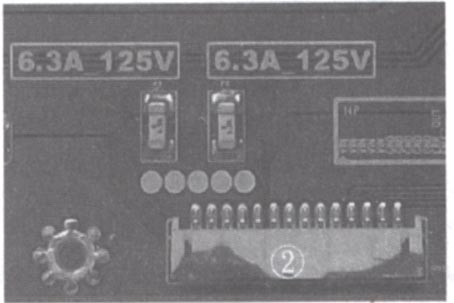

    接下来修屏幕不亮故障。先查数字板对背光灯板的控制信号，测电源板P5（与背光灯驱动板相接的插座）⑥脚BL ON,④脚DIM端电压开机状态时电压分别为4.9V,3.1V，待机状态时均为0V，说明来自数字板的控制信号正常，黑屏故障确实在背光灯驱动板。检查背光灯驱动板上的熔断丝，发现板上熔断丝F1开路，见图2。熔断丝F1开路，说明接于F9上端的负载电路有短路故障。观察电路板，发现接在F1上的电路是由以Q103～Q105和Q203～Q205组成的功率输出电路，见图30图3电路为实绘电路。类似图3的背光灯工作原理媒体上有介绍，不做赘述。检查图3中的电路，发现Q203 （STU405DH）击穿短路。更换Q203，故障排除。

    此背光灯功率输出电路，采用全桥架构功率放大

电路，放大元件由N沟道及P沟道增强型场效应MOSFET管模块组成，其中，功率输出模块Q103-Q105及Q203Q205 （STU405DH ）、高压变压器T100,T200 , T300控制12根灯管的工作状态；功率输出模块Q503, Q504及Q603, Q604（STU405DH ）、高压变压器T500,T600控制8根灯管的工作状态。此机共使用了20根CCFL灯管，由芯片U1（SEM2007）实施控制。
    类似背光灯工作原理媒体上有介绍，不做赘述。
