一台康佳P29ST391型短颈高清彩电，屏幕水平方向出现绿、粉、红、蓝相间的细彩色线条并且闪动，无图像、无屏显、有伴音，据经验判断故障点在数字jk--E.
    视频解码／模拟信号转变成数字信号、亮色分离／模式变换／数字信号转变成模拟信号由数字板上208个脚的贴片集成块SVP-EX11（数字处理集成电路）完成；模块R、G、B及行扫场处理由TB1306FG完成。到底故障点在数字板SVP-EX11还是在TB 1306FG组成的电路上？TB1306FG组成的电路相对简单、易测，故先从此IC电路下手。图1所示为数字板上模拟信号处理电路TB1306FG相关引脚波形。

    首先，测量TB1306FG的①、②、48脚波形，结果都无，只有一条水平亮线在跳动；再测③脚和④脚波形，结果也无。①、②、48脚为绿、蓝、红（或亮度、蓝色差、红色差）信号输入脚，③脚为场同步信号输入端，④脚为行同步信号输入端（注意：正常时不管有无信号输入到电视机，③脚、④脚的同步信号都始终存在，而普通CRT彩电在没有信号输入电视机时，行场同步信号是不存在的，这就是高清和普通CRT彩电的又一个不同之处，指开机状态而言）。数字处理电路没能提供正常的绿、蓝、红及行、场同步信号（模拟信号）给集成块TB1306FG，虽然行、场扫描电路工作，但无图像、无屏显，只有水平细色条在闪动，可见故障在SVP-EX11数字处理电路。

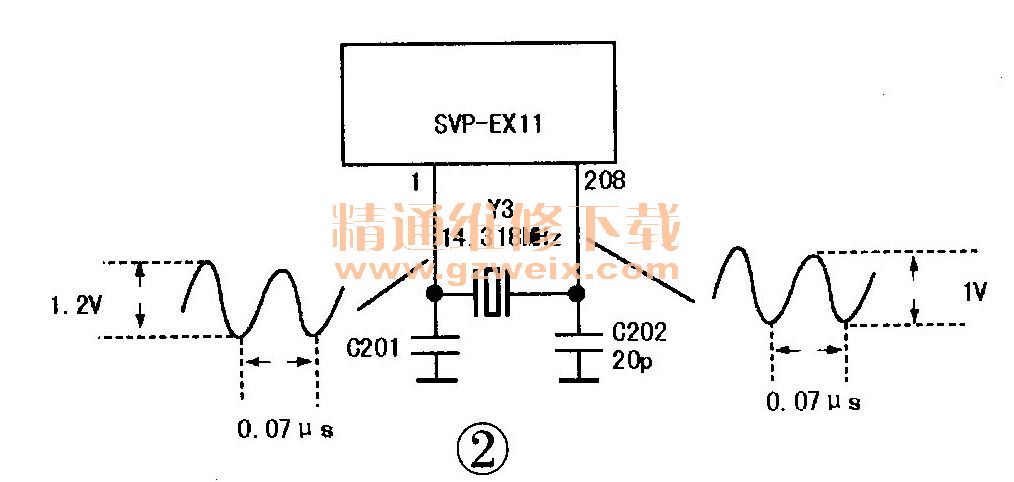

    该机数字处理电路主要有集成块SVP-EX11和动态存储器（帧存储器）、M12L16161A-ANN1P 51XG等组成。测这两个集成块的各个引脚电压都正常，两个集成块之间的通讯路线也畅通，难道是其中之一有问题？测SVP-EX11的①脚、208脚的振荡波形，结果均无，正常时①脚应有1.2Vp-p左右周期为0.07μs正弦波形，208脚应有1 VP-P左右周期为0.07μs的正弦波形，如图2所示。由此可知SVP-EX11的14.31818MHz振荡电路没工作，导致数字处理块SVP-EX11不能正常工作，无法输出倍频模拟信号（红、绿、蓝以及行场同步信号）给TB1306FG使用，从而出现前述故障。

    振荡电路没工作，有可能是SVP-EX11损坏，也有可能是14.318MHz晶体或C201、C202不良，最后查出是电容C202漏电，阻值约30kΩ。用一只20pF贴片电容代换C202，通电试机，图像、屏显都有了，故障排除。
