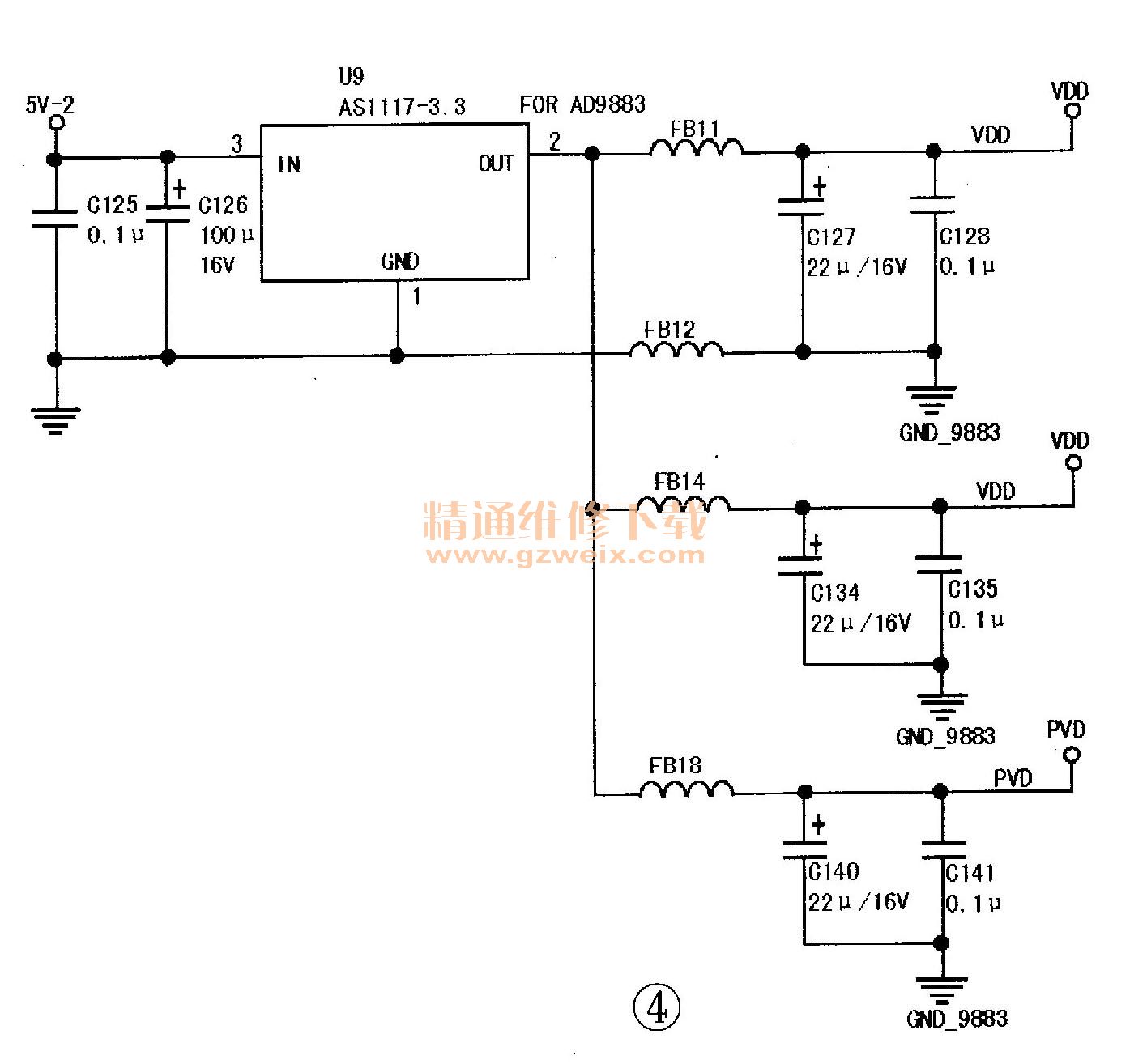

分析检修：在接收TV信号时没有图像，荧屏呈雪花状，说明高频头的5V供电正常。如果高频头没有5V供电，屏幕上应无雪花，只有字符。随后测试其他信号都正常。因此，故障在TV信号处理通道。首先检查高频头的工作条件，5V正常、30V调谐、I2C总线电压4.8V、AGC电压3V均正常，说明高频头正常。随后检查解码集成电路U9，发现U9③脚电压为0V，接着检测U9外围电路器件C125～C128、C134、C135、C140、C141和FB11、FB12、FB14、FB18，发现C126击穿接地，造成U9内部短路。更换U9、C126后，一切恢复正常，故障排除。相关电路如图4所示。
