分析检修：开机测试，发现指示灯闪烁后停止，和正常开机一样，但是没有图像。观察背光点亮，再测量3个关键点的电压，都正常，屏的12V供电电压也正常。背光开关控制三极管Q125的c极电压为5V，背光亮度控制三极管Q126的b极电压为0.8V，也正常。检测LVDS（低电压差分信号）是否送到屏。用示波器可以看到有正常的信号送到屏的接口，再检测送到屏驱动板的控制信号。DH（0V）、DV（0V）、DE（2.1V）、DCLK（1.8V）4个电压都正常。因为是机架调试，可以排除屏的问题。修理陷入困境，无从下手。于是再次分析线路图，发现给屏的信号比其他机器多出一个控制信号：FRAME-SEL（帧频选择）。

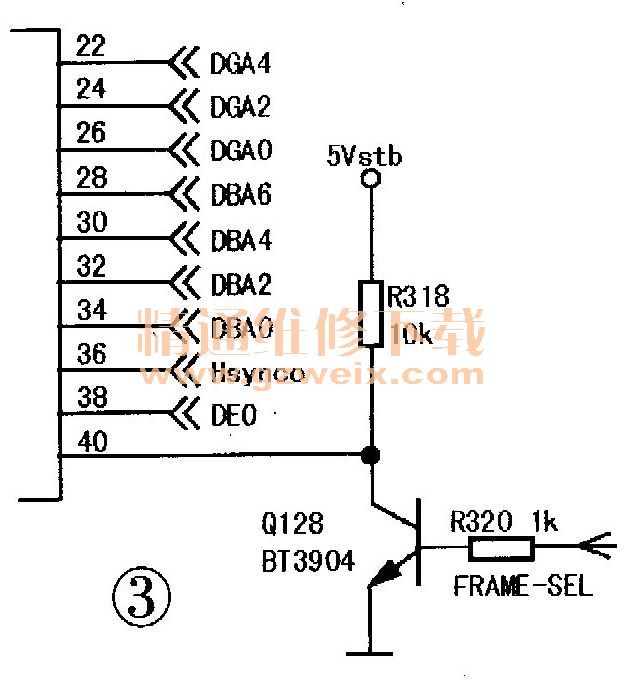

    此信号的作用是：控制屏的信号选择，即选择使用50Hz还是60Hz的屏。经检测发现控制该信号的Q128的电压不对。正常机器Q128的电压是：基极和发射极电压OV，集电极电压是2.7V。而此机器3个极电压都是0V，于是检测Q128，发现Q128击穿短路。更换Q128，故障排除。相关电路如图3所示。
