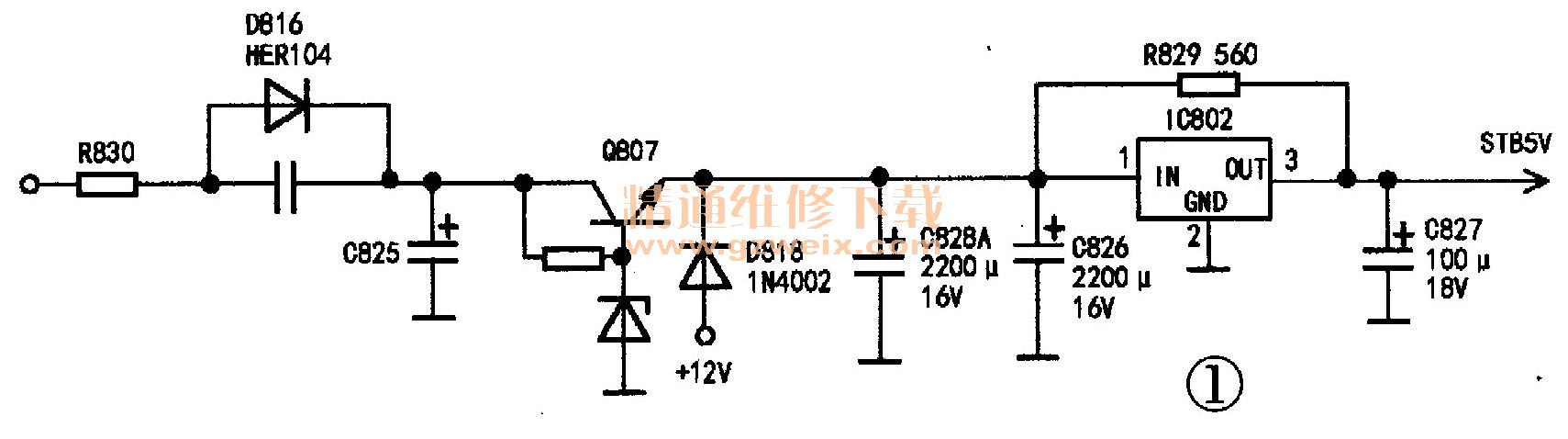

分析检修：开机，面板指示灯较正常时发暗，测量STB5V待机电压只有3V，不正常。该待机电压直接提供给数字板和接收头按键板，拔下按键板测试，待机电压仍然为3V，不正常。断开数字板STB5V处，发现机器能够开机并出现高压，STB5V恢复正常，但机器黑屏。这样出现了两个问题：一是数字板有问题；二是STB5V带载能力差。由于没有数字板替换，决定先查STB5V电路。对照图纸分析STB5V线路，发现该电压是经D816整流、C825滤波，再经Q807稳压到9V，然后再经过IC802（7805）稳压产生。开机测量，发现Q807的c极无电压。正常时这里应该有12V左右电压，细查这一部分，最后查出是R830（3.3Ω）电阻断路。将其更换后故障排除。这部分电路如图1所示。

    小结：按理说R830断路后，STB5V应该没有电压才对，为什么还有3V呢？故障排除后分析，3V电压应该是由D818支路提供过来的，这路电压是机器开机后的STB5V提供源。由于本机待机供电线路设计得比较复杂特殊，检修时容易走弯路，特提醒大家注意。
