TCL L42F1500-3D型机,开机后屏上显示竖彩条
来源:本站整理  作者:佚名  2016-05-27 09:18:02

    根据维修经验,屏显示竖彩条,多为逻辑板上驱动电路工作异常、上屏线接触不良或液晶屏损坏所致。将上屏线插头拔下观察,没有发现明显的氧化现象,清洗其插针后仍无效。

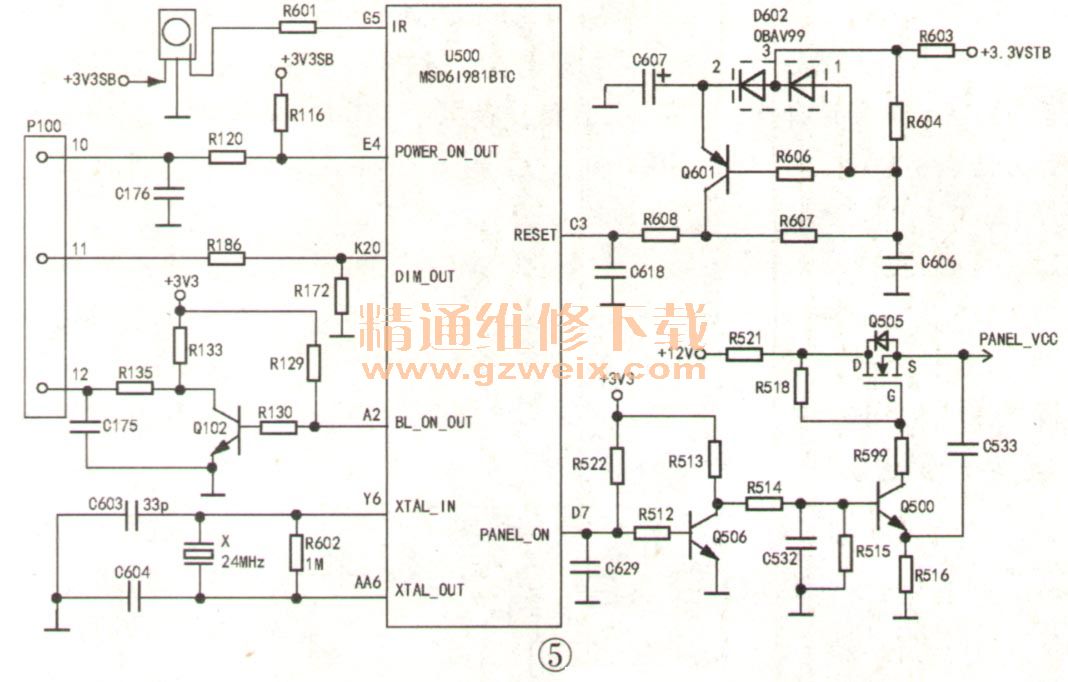

    本机+12V上屏电压是由Q506、Q500、Q505等构成的开关电路控制后,送到LVDS插座的P501的①~④脚,测量P501①~④脚电压,发现不足+8V,上屏电压控制电路见图5,开机后U500的D7(PANEL-ON)端子输出低电平,Q506导通-+Q500因b极高电平而导通→主控管Q50S(PMV65XP)因G极低电平而导通→12V通过Q505给P501 1  4脚提供+12V电压。顺便说明,为了保证上屏电压控制的可靠性,故采用Q506、Q500两级控制方式。检测发现Q505的S极有+12V电压,但D极电压却不足+8V,手摸Q505温度很高。这只有两种可能:一是逻辑板上有元器件漏电或短路,二是Q505的S、D极饱和压降过大。本着先易后难的原则,更换Q500后试机,故障排除。
