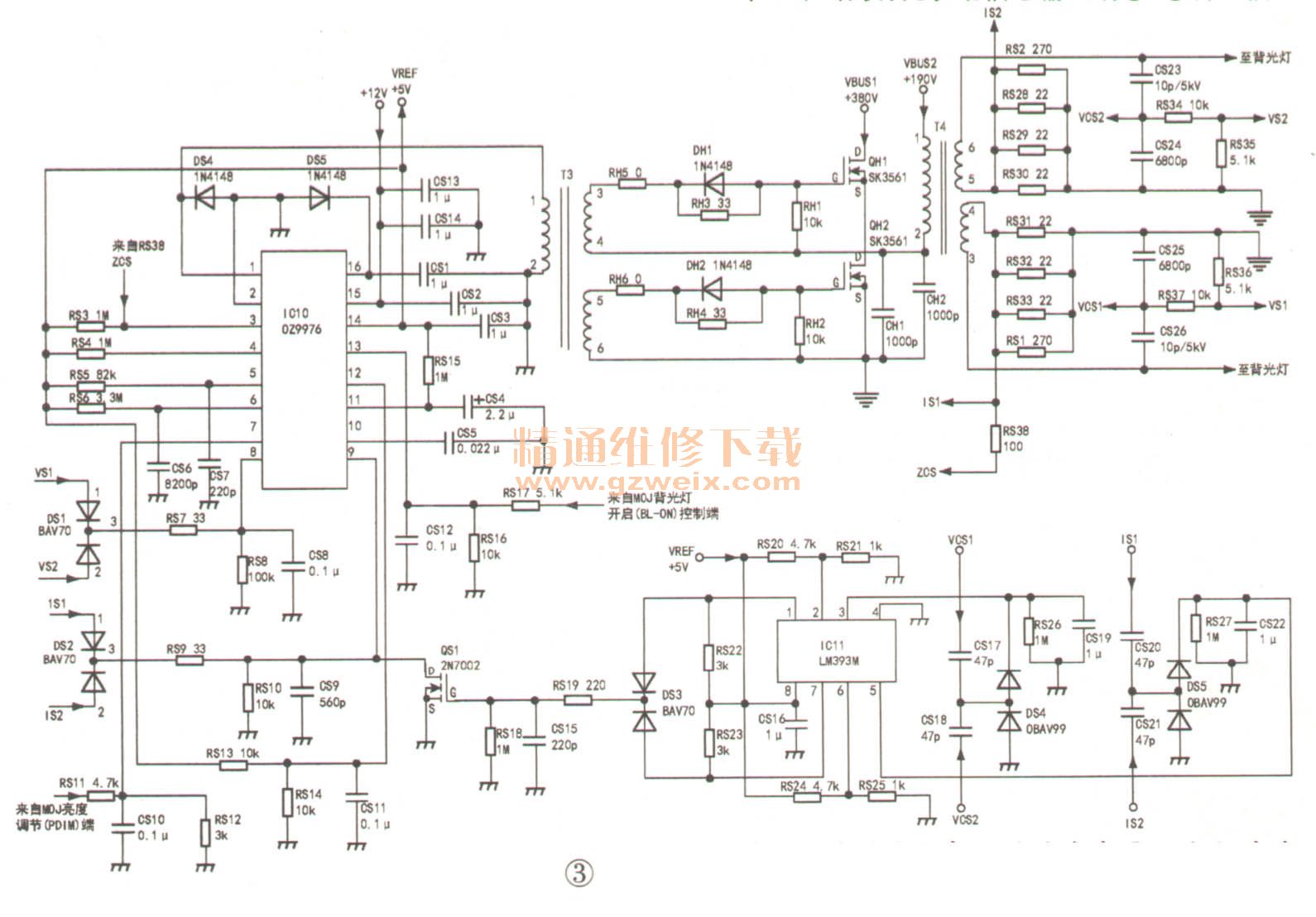

该机的背光电路见图3。由现象分析，应该是屏幕上方的背光灯不亮所致。开机检查，屏上部分背光灯不亮。经查，送给这路背光灯的电压为0V，这有可能是该路背光电路未工作或保护电路动作。先从过压保护电路查起，将电压表并接在IC10的⑧脚与地之间开机，发现电压大于＋3V后迅速降为0V，这表明故障确系过压保护所致。检查背光电路，未发现异常。拔下背光板上插座CN2上的插头，准备检测输出回路时，发现CN2中一插针上面布满了铜绿，用无水酒精清洗、烘干后试机，故障排除。
