TCL L48E6700A-3D型彩电,光暗,且亮度不可调
来源:家电维修  作者:佚名  2017-11-18 11:26:20

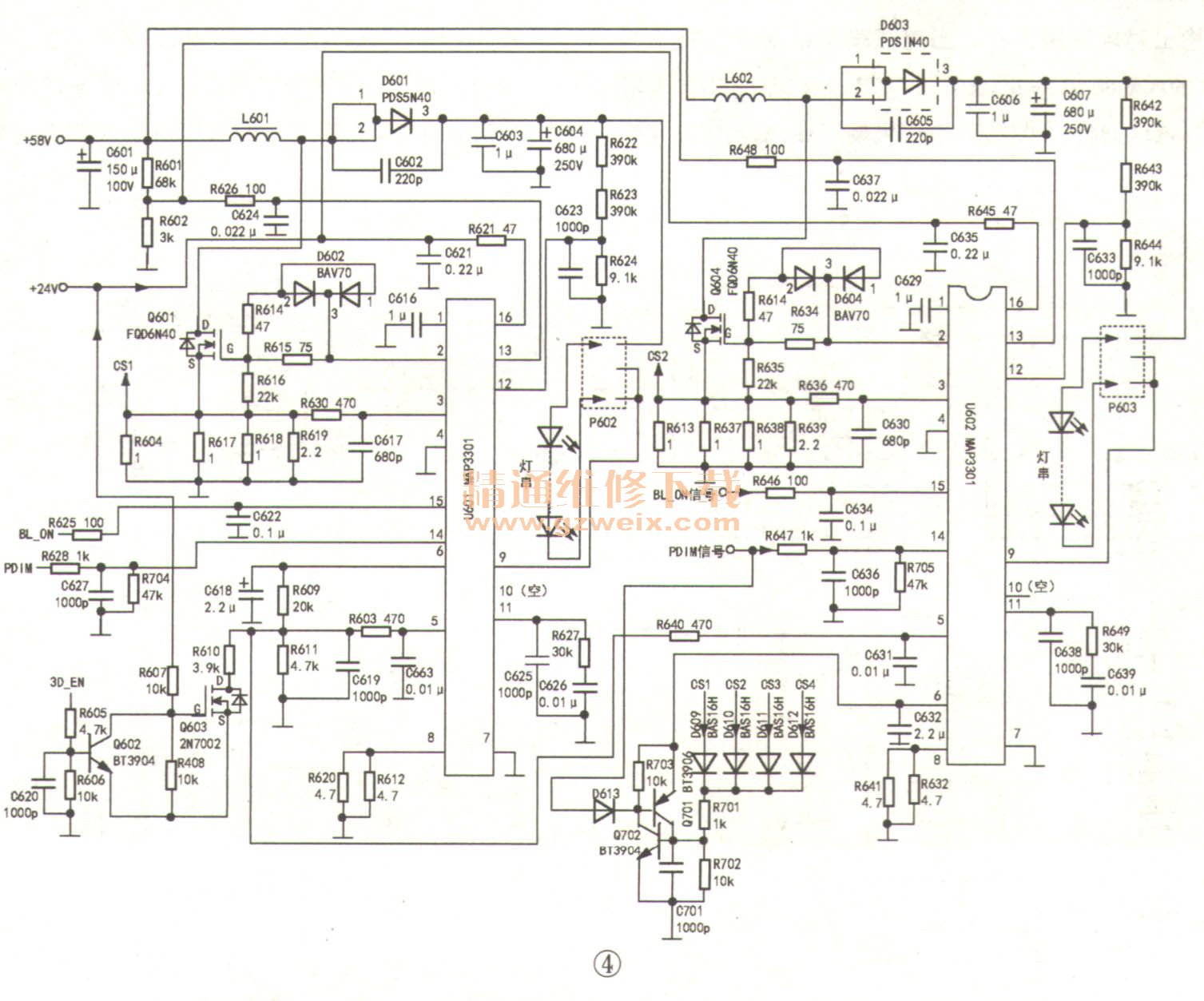

    本机的背光电路见图4。从故障现象来看,问题可能在电源输入或亮度控制电路中。首先查输入电源+58V正常。接下来查MAP3301亮度控制端14脚电压不足2.2V,且在调节亮度时变化不大。为了确定故障部位,断开背光板插座P601②脚(图4中未画出)的亮度调节信号输出端,测量主板送出的亮度控制电压,发现调节亮度时此电压高达4.5V,显然故障点应在背光板的亮度控制电路中。该板的亮度控制除受P601②脚控制外,还受升压开关管过流保护电路的制约,于是对该过流保护电路元件进行检测,发现Q702(BT3904)的e、c极软击穿。更换Q702后试机,P601②脚亮度控制电压恢复正常,故障排除。
