该机通电开机，红色指示灯点亮后，蓝色指示灯随之点亮，而后红蓝指示灯交替点亮，约5秒后蓝指示灯点亮，整机启动工作。起初蓝屏出现，显示正常，AV2字符显示正常，可听到机器内传出悦耳动听的开机音乐声；约3秒后，开机音乐消失，AV2状态下输入音视频信号，图像明亮清晰，色彩艳丽，画面整齐规则无干扰，但无伴音，将其音量开至最大后依然无伴音。按信号源键将电视转为AV 1状态后，输入音视频信号试机，与AV2故障一致。而后依次输入亮色差分量（YPbPr）信号、亮色分离（S端子）信号、音频（Audio IN_L3, AudioINes R3）信号试机，均与上述故障一致。最后，接上RF信号后试机，在节目搜索、记忆、存台后，电视出现完美画面，同时也出现了洪亮、悦耳、动听的声音。

    故障分析：在经过多路信号多次试机后，初步对该机可能存在的故障进行了较全面的观察和测试。分析认为，该机在开机过程中有开机音乐声，表明该机伴音功放块没有损坏，该机有蓝屏和AV字符出现，在AV1,AV2,YPbPr, S端子、Audio INee L3 ,Audio INes R3等状态下，诸多信号的接入时都出现了有图无声的现象，说明该机音频输入电路（即音频通道电路和音频处理电路）存在故障；该机在接入RF信号后，声像正常，表明该机RF声像处理电路及通道电路无故障，也更进一步肯定了该机伴音功放块没有损坏。综上分析，判断该机仅为不同视频的音频切换和输入电路存在故障，故障单一，应比较容易维修。

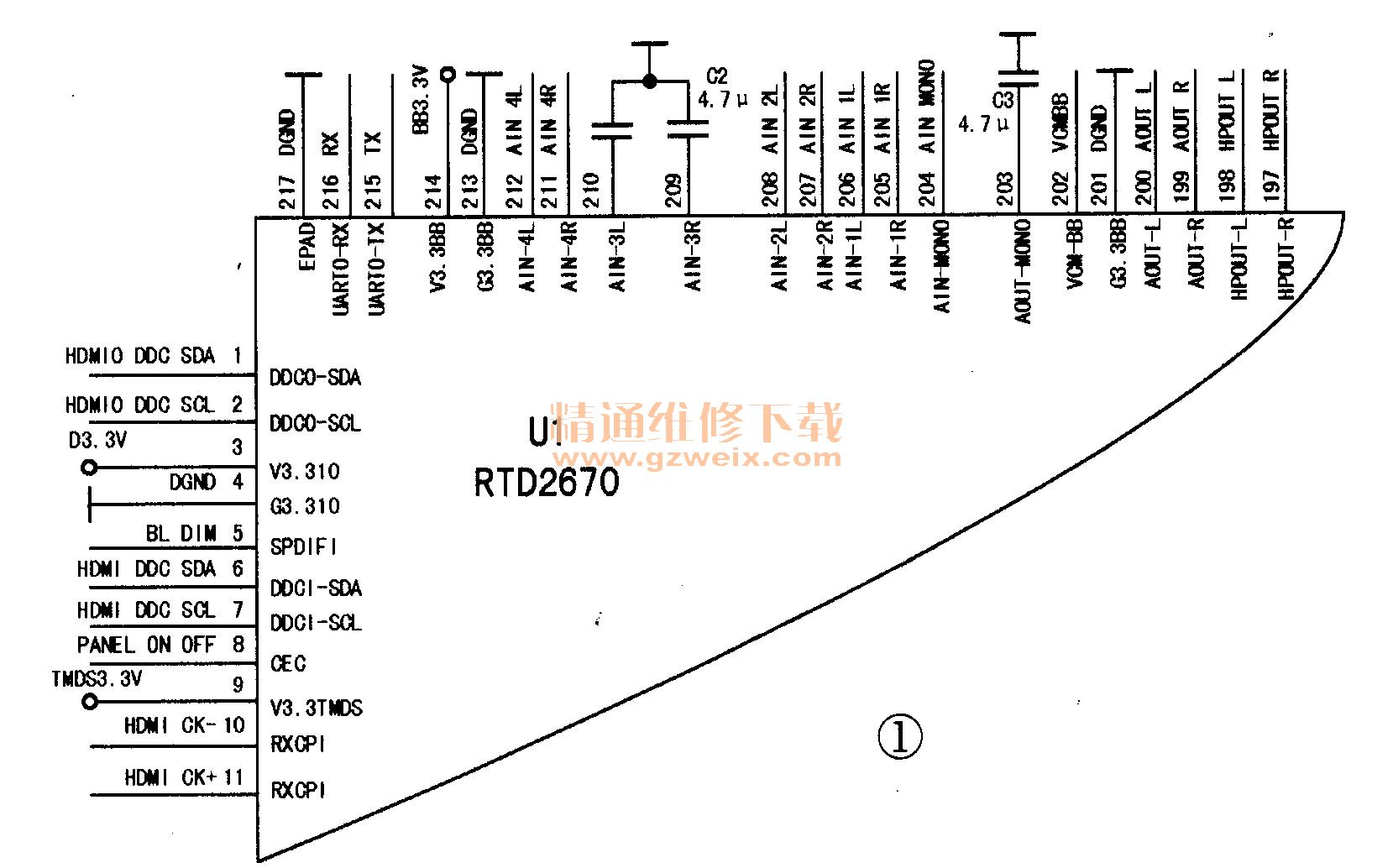

    实际维修：拆机观察，发现该机采用U1（RTD2670）单芯片视频解码器电路，U102（TFA9810T）数字音频功放电路。为尽快找出故障部位，首先直观地对该机故障部分电路中的芯片、小集成块、三极管、二极管、电阻、电容等器件进行了仔细认真的观察，均未发现有破裂、发黑、变色等异常痕迹，也没发现有铜皮断裂腐蚀的现象。由于该机运用了单芯片解码电路，从该机主板上大致观察，发现各线路基本上都经过了RTD2670的内部，所以重占对R TD_2670外围申路进行检修。因手中一时无RTD2670相关电路原理图，为能尽快修复该机，见图1。

    从图1中可以看出，来自视频输入接口的AV,YPbPr, S端子等音频信号（AIN-1L,AIN-1R,AINse 2L,AIN_2R,AINes 3L,AINee 3R,AINee 4L,AINee 4R）分别从芯片RTD2670的206、205、208、207、210、209、212和211脚输入，在其内部进行音频信号的切换、音频处理、音频控制等处理后，一路数字音频信号HPout-L和HPout-R分别从芯片的198脚和197脚输出送往数字伴音功率放大器（在该机中为TFA9810T ），另一路音频信号Aout -L和Aout-R则分别从芯片的200脚和199脚输出送往音频输出接口。

    在理清信号流程以后，再次开机，在AV状态下测RTD2670伴音处理电路供电脚214脚的供电电压为3.3V（正常）。在判定供电电压无异常后，进一步在AV 1状态下接入视频信号，待出现图像以后，用音频线的一端接机顶盒的音频输出口，另一端接10μF/16V电容正极，用电容的负极分别碰触RTD2670 205～212脚，均无伴音出现；碰触198脚和197脚，均出现了洪亮的声音，由此判断U1的AV, YPbPr, S端子等音频输入端内部电路有问题。想用焊台将U1吹下更换，又考虑到RTD2670脚位细小繁多、空隙狭小、焊点密集、焊接细微，用肉眼很难分辨清楚该脚脚位的位置，若更换不能成功，很可能会造成不能开机、黑屏无字符或视频无图像等更大的故障，甚至会损坏主板，更换主板则维修成本增加。

    为防止故障扩大而造成不必要的损失，应用户的要求，在维修中将外电路R, L声道的音频信号输入端用跨线分别接在两只220μF/16V的电容正极，其电容负极分别接在RTD2670的197脚和198脚上。重新开机后，输入视频信号正常，声音洪亮，但音量最大且不可调节，由于现在的电视基本上都使用了数字电视机顶盒，声音大小和节目变换可直接在机顶盒上控制，不需要去调节电视按钮，修理到此用户已很满意了，该机最终以此方法修复。

小结：
       该机的修理，使笔者受益极大该机属于典型的视频无伴音故障，通过对该机结构的观察和对故障的分析，使笔者觉得该机应比CRT电视更简单、更易修理但在实修中却遇到了与CRT电视从未遇到过的困难。首先，液晶彩电属于新型主流彩电，其机器的损坏才刚刚开始，资料缺乏、资料不全会造成维修相对困难和滞后；其次，各厂家所采用的芯片品种繁多且各不相同，运用技术各有差异，相关主要芯片的原理和分析极其缺乏，导致维修时对故障的部位难以确定。又因液晶彩电中各芯片及元件的高度集成、焊接精密、功能集中，增加了维修难度和风险，导致许多维修高手欲罢不能的局面。

    该机的修复使人感觉到只有多看书、多学习，通过查找资料、学习资料、分析原理，努力提高维修技术水平，才能克服困境和有效修复机器。
