分析检修：开机后仔细观察，发现图像有轻微抖动现象，但画面基本正常，且各项操作功能也正常，由此判断主板工作基本正常，问题应出在电源板上。
    拆开机器，目测各滤波电容无漏液及鼓包现象。开机测量各组输出电压，S5V为5.1V，M5V为4.95V，而12V电压在10V左右波动，16V电压在13V左右波动，24V电压在19V左右波动，为此确定电源板有故障。

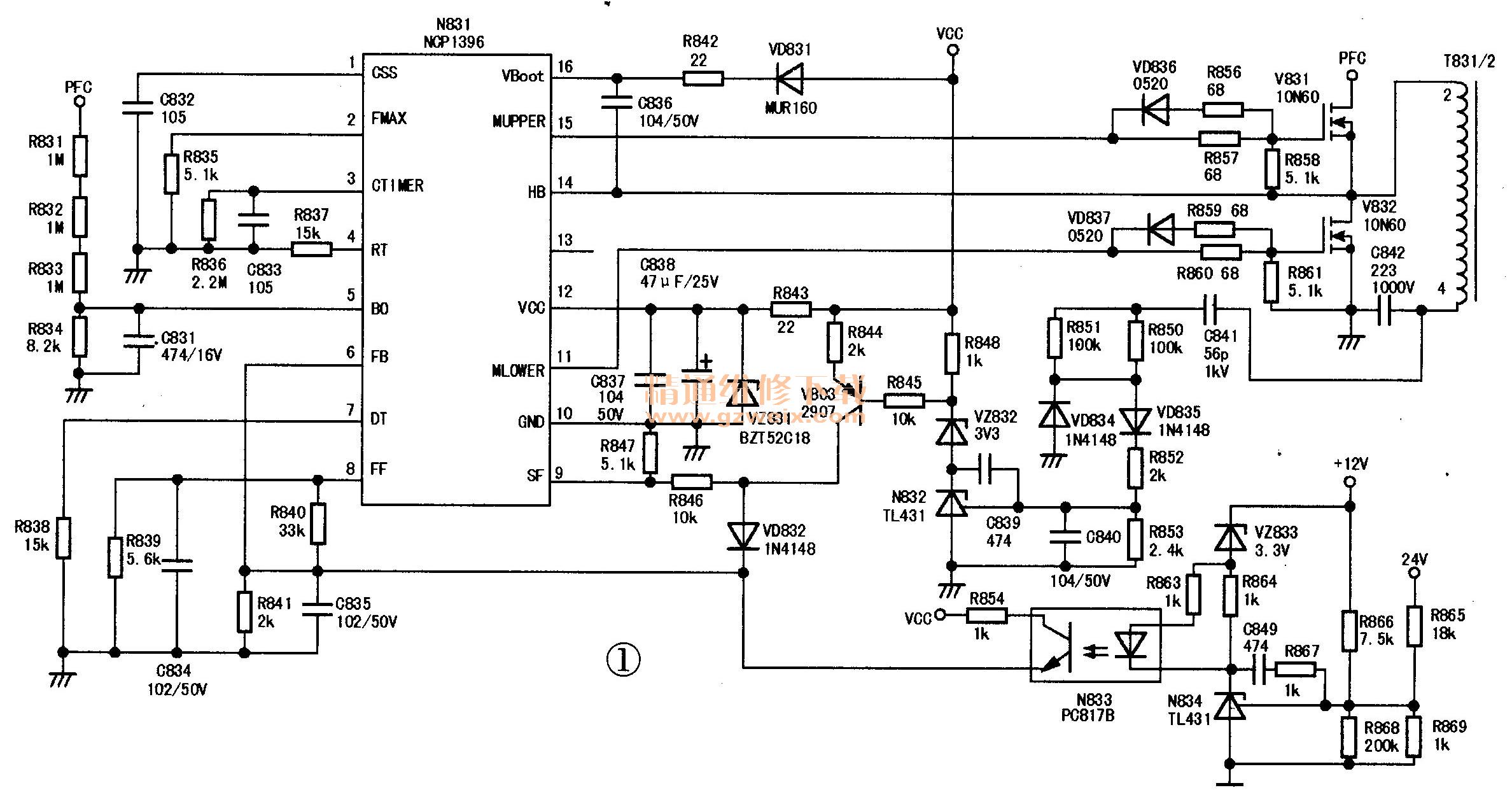

    测得PFC电压为392V，基本正常，故障范围缩小在12V和24V形成电路中，如图1所示。按照常规方法检查，重点检查24V稳压取样及反馈部分的元件，并对光耦N833及三端精密稳压器N834（TL431）等元件进行代换，均未排除故障；后代换NCP1396，还是没能解决问题。

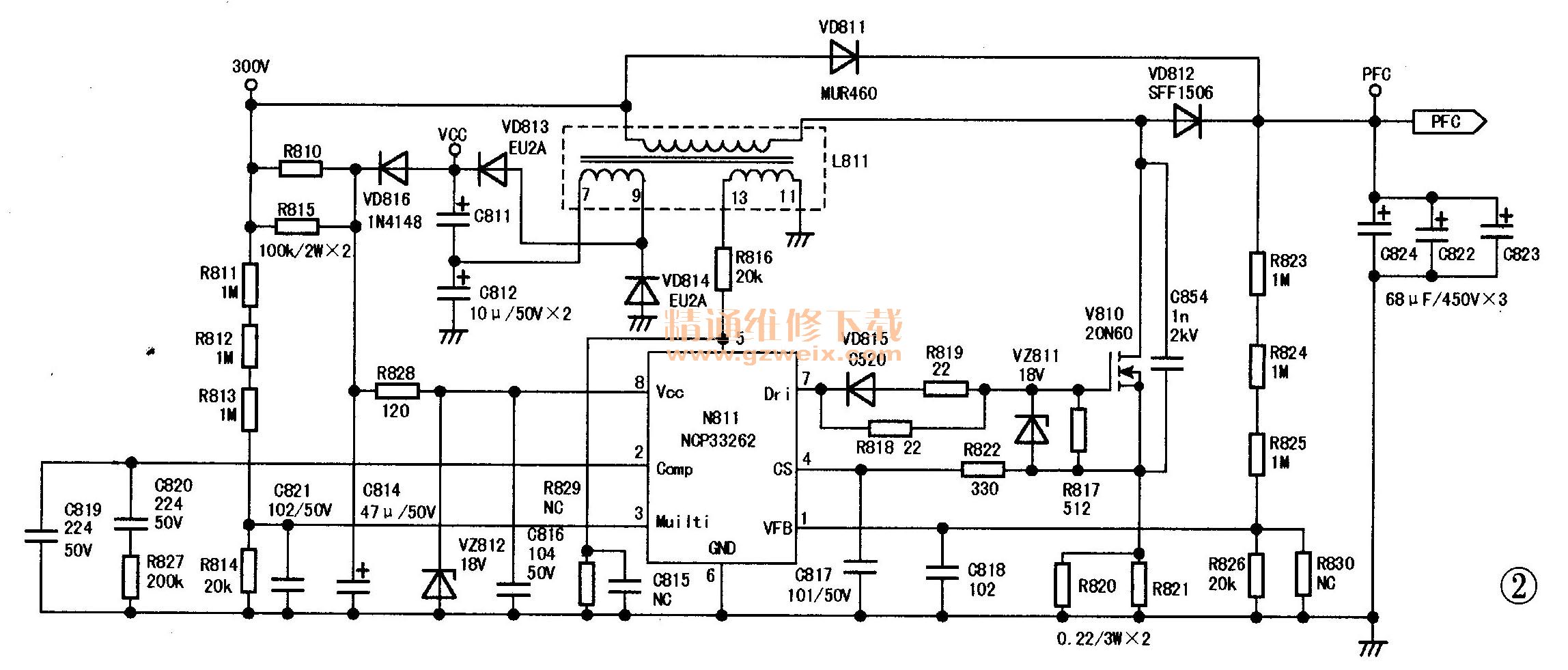

    仔细测量NCP1396的各脚电压，发现12脚和16脚电压在11V-15V之间波动，看来故障应是此处供电不稳引起的。此供电是在PFC回路正常工作后，L811的⑦-⑨绕组的感应电压经VD813、VD814整流，C811、C812滤波后提供，如图2所示。测量VD813负极电压也在11V～15V之间波动，代换VD813、VD814及C811、C812后仍无效果。仔细分析电源电路，该电压还经，VD816为PFC芯片NCP33262（N811）提供正常工作电压。测得N811的供电端⑧脚电压也在9V-13V间波动，很明显PFC回路也处于不正常的工作状态。在路检查VD816、V2812、R828等元件，结果发现VD816的正向电阻偏大，取下此二极管检查，其正向压降达1.7V、换用1N4007型二极管后开机，故障排除。此时，再测PFC电压为398V、N811的⑧脚电压为17AV、 VD813负极电压为21.5V。

    当PFC电路不工作或工作异常时，带载能力变差，而本例因VD816性能变差，导致PFC电路带负载能力差的故障，笔者是第一次遇到，加之第一次测量PFC电压为392V，非常接近正常电压，于是判断PFC电路正常，由此误导了后续检修。
